Q62.
下圖七段顯示器測量結果
電腦硬體裝修 · 乙級 · 作業準備 · Q62
難易度分析
3 / 5
本題需要結合圖示中的探針接觸位置，判讀該接腳所對應的七段顯示器段落。屬於需要觀察視覺資訊並進行硬體接腳與段落功能比對的實務判讀題型。
正確答案：④g 段會亮

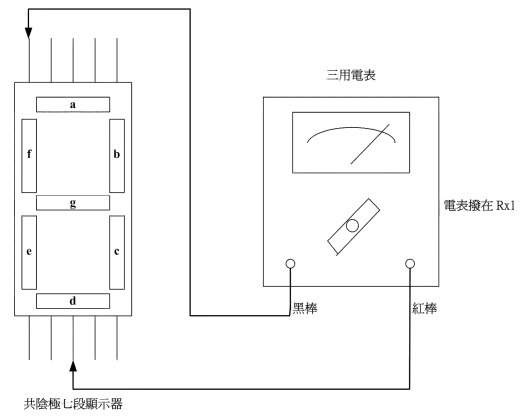

④ g 段會亮:根據下圖三用電表探針所接觸的接腳位置，對應至七段顯示器的 g 段，該段 LED 會因正向偏壓而導通發光，故測量結果為 g 段會亮。
錯誤選項解析
- ① 各段完全不亮:使用三用電表二極體檔測量七段顯示器時，若內部 LED 結構正常，被測段會導通發光，不會出現各段完全不亮的狀況，除非元件已損壞或測量方式錯誤。
- ② a 段會亮:a 段會亮表示測量時探針接觸於 a 段對應的接腳，但根據下圖測量接腳位置，實際導通的並非 a 段。
- ③ f 段會亮:f 段會亮表示測量時探針接觸於 f 段對應的接腳，但根據下圖測量接腳位置，實際導通的並非 f 段。
Learning Tip
"七段顯示器本質為 7 個 LED 排列成數字字形，測量時使用三用電表二極體檔，探針接觸對應段落的接腳即可使該段發光。常考陷阱為接腳與段落的對應關係，需熟記共陽極與共陰極七段顯示器的接腳配置差異，並能從圖中判讀探針實際接觸位置。"
