Q71.

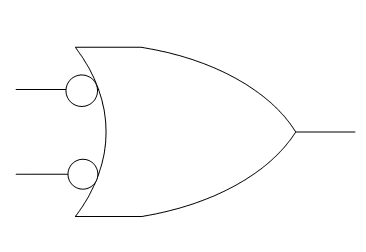

下圖邏輯符號的等效邏輯閘為
電腦硬體裝修 · 乙級 · 作業準備 · Q71
難易度分析
2 / 5
本題屬於基礎數位邏輯符號辨識，需透過觀察輸入端的形狀（弧形或直線）以及輸出端是否帶有反相小圓圈來判斷邏輯功能。這類題目考驗對基本邏輯閘圖形特徵的精確記憶。
正確答案：④NAND 閘
④ NAND 閘:NAND 閘的邏輯符號為 AND 閘（輸入端平直、輸出端呈半圓弧）的輸出端再加上一個反相圓圈（bubble），代表「先 AND 運算後 NOT 反相」，等效邏輯為全高輸入時輸出低、其餘情況輸出高。
錯誤選項解析
- ① OR:OR 閘的邏輯符號為輸入端呈弧形、輸出端為尖角，無反相圓圈；其功能為任一輸入為高電位時輸出即為高電位，與圖示符號不符。
- ② AND:AND 閘的邏輯符號為輸入端呈直線、輸出端呈半圓弧形，但輸出端無反相圓圈（bubble）；圖示符號若帶有輸出端的小圓圈則表示具有反相功能，故非純 AND 閘。
- ③ NOR:NOR 閘是 OR 閘加上反相器，其符號特徵為輸入端呈弧形且輸出端帶有反相圓圈；與圖示中 AND 形狀加反相圓圈的結構不同。
Learning Tip
"本題考點為基本邏輯閘符號辨識。關鍵在於記住：AND 閘輸出端為半圓弧、OR 閘輸入端為弧形；帶有反相圓圈即表示 NOT 功能。常見陷阱為混淆 NAND（AND+NOT）與 NOR（OR+NOT）的符號差異，實務上 NAND 閘為萬用閘，可組合實現所有布林函數。"
學員答題分佈
①OR0%
②AND0%
③NOR0%
④NAND 閘0%
