Q115.

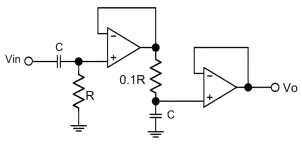

下圖所示電路為何種電路？
電腦硬體裝修 · 乙級 · 裝修及控制應用 · Q115
難易度分析
3 / 5
此題需結合電路圖形資訊與電感、電容元件的配置邏輯進行判斷。考生必須具備辨識 LC 並聯諧振特性及其在信號路徑中對頻率響應影響的能力，並能區分不同諧振配置所對應的濾波器類型。
正確答案：③帶通電路
③ 帶通電路:帶通電路利用 LC 並聯諧振電路在諧振頻率處呈現高阻抗的特性，使該頻帶信號能順利傳遞至負載，而偏離諧振頻率的信號則被衰減，圖中電路即為典型的 LC 並聯帶通濾波器架構。
錯誤選項解析
- ① 低通電路:低通電路允許低頻信號通過而衰減高頻信號，其典型架構為電阻串聯、電容並聯至地，與圖中所示之串聯 LC 並聯後再與負載串聯的拓撲結構不符。
- ② 高通電路:高通電路允許高頻信號通過而衰減低頻信號，其典型架構為電容串聯、電阻並聯至地，與圖中電路利用 LC 並聯諧振特性選擇特定頻帶的設計不同。
- ④ 帶拒電路:帶拒電路（又稱陷波電路）是阻止特定頻帶通過而讓其他頻率通過，其 LC 元件配置通常為串聯諧振後並聯於信號路徑，與圖中並聯諧振串聯於信號路徑的帶通架構相反。
Learning Tip
"LC 濾波器的辨識關鍵在於諧振電路的連接方式：並聯諧振串聯於信號路徑形成帶通，串聯諧振並聯於信號路徑形成帶拒。低通與高通則分別由 RC 或 RL 的一階網路構成，注意電容與電阻的相對位置即可快速判斷。實務上帶通濾波器常用於射頻選頻與中頻放大電路中。"
學員答題分佈
①低通電路0%
②高通電路0%
③帶通電路0%
④帶拒電路0%
