Q132.

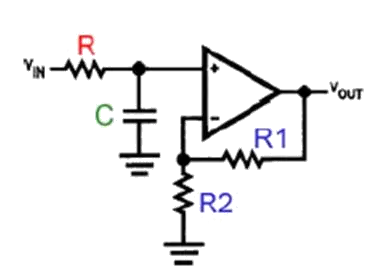

下圖電路為哪一型式的濾波電路？
電腦硬體裝修 · 乙級 · 裝修及控制應用 · Q132
難易度分析
2 / 5
此題考查對基本濾波電路架構的判讀能力。需根據電路中電感或電容的連接方式（串聯或並聯）來判斷其頻率選擇特性，屬於電子電路學中的基礎概念辨識題型。
正確答案：②低通濾波器
② 低通濾波器:低通濾波器允許低於截止頻率的低頻訊號通過，典型架構為電感串接於信號路徑或電容並聯於輸出端，利用電容對高頻呈現低阻抗特性將高頻雜訊旁路至地，符合圖中電路組態。
錯誤選項解析
- ① 高通濾波器:高通濾波器允許高於截止頻率的高頻訊號通過，電路架構通常為電容串接於信號路徑、電感或電阻並聯於輸出端，與圖中元件配置不符。
- ③ 帶通濾波器:帶通濾波器僅允許特定頻段訊號通過，通常由高通與低通電路串聯組合而成，需同時包含串聯共振與並聯共振元件，圖中電路結構過於簡單，不具備帶通特性。
- ④ 帶拒濾波器:帶拒濾波器（又稱陷波濾波器）用於抑制特定頻段訊號，通常由 LC 串聯或並聯共振電路構成，圖中電路未呈現共振架構，故不屬於帶拒濾波器。
Learning Tip
"本題考點為被動濾波電路之辨識，關鍵在於判斷電容與電感的配置位置：電容並聯於輸出端為低通、電容串接於信號路徑為高通。實務上低通濾波器常用於電源整流後的漣波抑制及高頻雜訊濾除，需注意截止頻率計算公式為 fc = 1/(2πRC) 或 fc = 1/(2π√LC)。"
學員答題分佈
①高通濾波器0%
②低通濾波器0%
③帶通濾波器0%
④帶拒濾波器0%
