Q126.

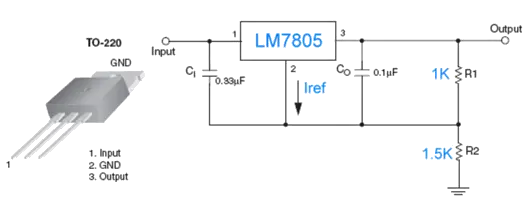

下圖電路的輸入電壓假設為10V，則下列敘述哪一個不正確？
電腦硬體裝修 · 乙級 · 裝修及控制應用 · Q126
難易度分析
3 / 5
此題要求判別關於線性穩壓電路敘述的正確性，核心在於評估對輸出電壓計算公式中各組成要素（特別是基準電壓與回授電阻比例）的掌握程度。難度在於辨識特定條件變化（如電阻短路或電流忽略）時，對輸出電壓底線值的邏輯判斷。
正確答案：②假設Iref 小到可以忽略，其輸出電壓約為0V
② 假設Iref 小到可以忽略，其輸出電壓約為0V:此敘述不正確。當 Iref 可忽略時，輸出電壓公式為 Vout ≈ Vref × (1 + R2/R1)，其中 Vref 約為 1.25V，因此輸出電壓至少為參考電壓值，絕非 0V。
錯誤選項解析
- ① 本電路是一個電壓調整器電路:此電路確實為三端可調電壓調整器（如 LM317）構成的線性穩壓電路，具備參考電壓與回授電阻網路來設定輸出電壓。
- ③ 如果想要在輸出端獲得+5V 電壓輸出，則要將R2 短路:將 R2 短路（R2=0）時，Vout = Vref × (1 + 0/R1) = Vref ≈ 1.25V，並非 +5V；若要獲得 +5V 輸出，需依公式 R2 = R1 × (Vout/Vref − 1) 計算適當電阻值。
- ④ 將R2 的電阻改用可變電阻則可以改變輸出的電壓:將 R2 改用可變電阻確實可改變輸出電壓，因為 Vout 與 R2/R1 比值成正比，調整 R2 即可連續改變回授分壓比，達到可調輸出之目的。
Learning Tip
"此類題型常考 三端穩壓 IC（如 LM317/LM337） 的輸出電壓計算公式 Vout = Vref(1 + R2/R1) + Iref×R2。考生易混淆之處在於：忽略 Vref 固定約 1.25V 的特性，誤以為 R2 為零時輸出為零；實際上即使 R2=0，輸出仍維持在 Vref。實務操作上需注意散熱設計與輸入輸出壓差規範。"
學員答題分佈
①本電路是一個電壓調整器電路0%
②假設Iref 小到可以忽略，其輸出電壓約為0V0%
③如果想要在輸出端獲得+5V 電壓輸出，則要將R2 短路0%
④將R2 的電阻改用可變電阻則可以改變輸出的電壓0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
