Q17.

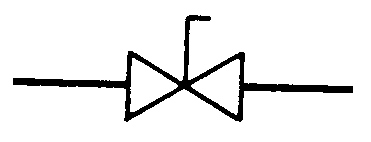

如下圖所示，流程圖符號為
工業用管配管 · 乙級 · 施工圖說 · Q17
難易度分析
3 / 5
本題考查 P&ID 標準符號的辨識能力，由於多個選項的符號形狀高度相似，考生需對各類閥門的圖例有極其精確的記憶才能正確區分。
正確答案：②旋塞閥
② 旋塞閥:旋塞閥（Plug valve）的流程圖符號為圓形內含菱形或三角形標記，代表利用圓錐形旋塞旋轉 90 度來控制流體通斷，符合圖示符號。
錯誤選項解析
- ① 球塞閥:球塞閥（Ball cock valve）的 P&ID 符號通常以圓形內含實心圓點或特殊球體標記表示，主要用於浮球式液位控制，與圖中符號不符。
- ③ 球閥:球閥（Ball valve）的 P&ID 符號為圓形內含空心圓圈或帶中心點的圓形，利用帶孔球體旋轉控制流路，其符號與旋塞閥不同。
- ④ 控制閥:控制閥（Control valve）的符號通常為閥體符號上方附加菱形控制模組標記，代表可自動調節流量或壓力，與手動操作的旋塞閥符號有明顯差異。
Learning Tip
"本題核心考點為 P&ID 流程圖符號辨識。在工業管配管施工圖說中，旋塞閥與球閥的符號極易混淆：旋塞閥符號內含菱形/三角形，球閥則為空心圓圈。實務上需熟悉 CNS 標準圖例符號，避免將不同閥類之圖示記混。"
學員答題分佈
①球塞閥0%
②旋塞閥0%
③球閥0%
④控制閥0%
