Q5.

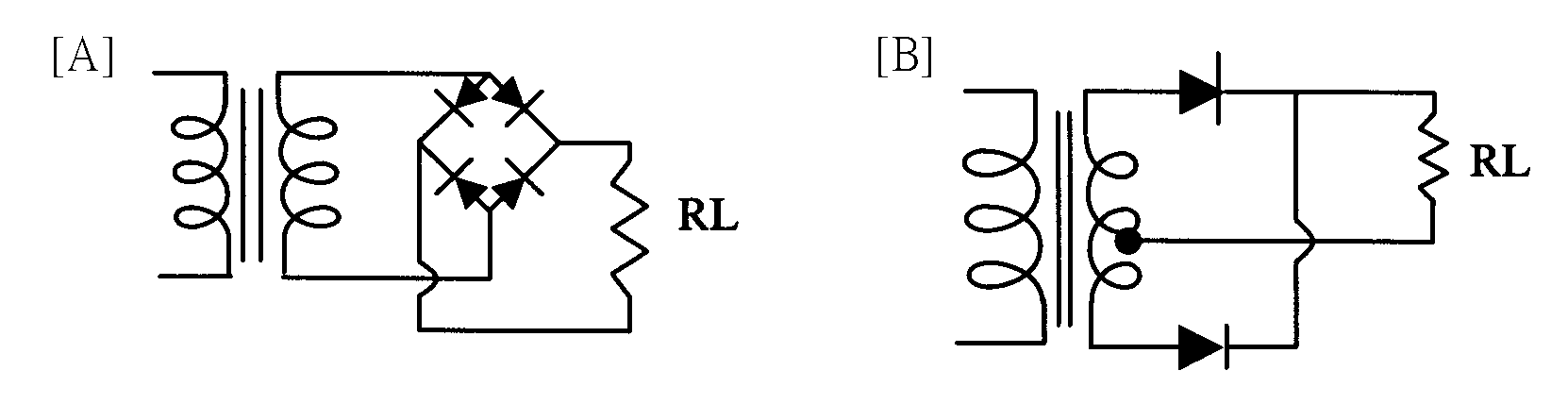

下列整流電路，何者可得全波整流輸出？
機械停車設備裝修 · 乙級 · 識圖說 · Q5
難易度分析
3 / 5
本題要求對多種整流電路圖進行特徵識別，並在組合選項中選出正確組合，需精確區分半波與全波整流的結構差異。
正確答案：②B 與C
② B 與C:B電路為中心抽頭式全波整流，利用變壓器中心抽頭與兩個二極體，使正負半週均有電流流過負載；C電路為橋式全波整流，使用四個二極體組成橋型結構，無需中心抽頭即可實現全波整流。
錯誤選項解析
- ① A 與B:A電路通常為半波整流配置，僅利用單一二極體在交流正半週導通，無法達成全波整流輸出。
- ③ C 與D:C電路雖為正確的橋式全波整流，但D電路通常為半波整流或濾波電路配置，不具備全波整流功能，故此組合錯誤。
- ④ A與D:A電路為半波整流，D電路亦非全波整流配置，兩者均無法產生全波整流輸出。
Learning Tip
"全波整流分為中心抽頭式（需特殊變壓器、使用2個二極體）與橋式（使用4個二極體、無需中心抽頭）兩種。常考陷阱在於混淆半波整流（僅1個二極體、效率低）與全波整流的電路結構。實務上橋式整流因變壓器成本較低而廣泛使用，且其漣波頻率為輸入頻率的兩倍（60Hz→120Hz），濾波效果較佳。"
學員答題分佈
①A 與B0%
②B 與C0%
③C 與D0%
④A與D0%
