Q98.

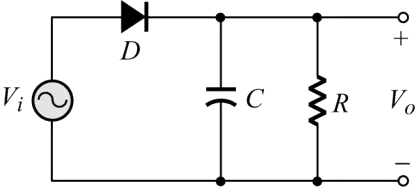

如下圖所示，若D 屬理想二極體，則下列何種做法對改善其漣波因素（ripple factor）的效果最差
機械停車設備裝修 · 乙級 · 電機部分 · Q98
難易度分析
3 / 5
本題要求分析多個電路參數對漣波因數的影響程度，需區分哪些變數能有效改變電壓波動，而哪些變數與漣波特性無直接關聯，屬於對核心公式變數及其物理意義的理解考查。
正確答案：①將輸入電壓變小
① 將輸入電壓變小:漣波因數主要取決於濾波電容、負載電阻與整流方式，與輸入電壓大小無直接關聯，因此將輸入電壓變小對改善漣波因數的效果最差。
錯誤選項解析
- ② 將電容值加大:將電容值加大可增加放電時間常數（τ=RC），使輸出電壓更平穩，能有效降低漣波因數，此為常見且有效的改善方法。
- ③ 改用全波整流:改用全波整流可將輸出頻率加倍（由60Hz變為120Hz），使電容放電時間縮短，漣波電壓顯著降低，效果優於半波整流。
- ④ 將電阻值加大:將負載電阻值加大可增大時間常數（τ=RC），減緩電容放電速率，使漣波電壓減小，對改善漣波因數有正面效果。
Learning Tip
"漣波因數的改善核心在於延長濾波電容的放電時間或提高整流輸出頻率。常考陷阱為混淆「輸入電壓幅度」與「漣波特性」的關聯性，實際上漣波因數 r ≈ 1/(2√3·f·R·C)（全波整流），關鍵變數為頻率f、電阻R與電容C，而非電壓大小。"
學員答題分佈
①將輸入電壓變小0%
②將電容值加大0%
③改用全波整流0%
④將電阻值加大0%
