Q7.

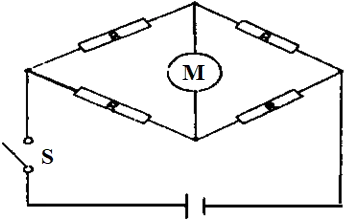

一電路如下圖，如各支電阻R 均相等，當開關S 接上時，則電動機M 將
機械停車設備裝修 · 乙級 · 識圖說 · Q7
難易度分析
2 / 5
本題要求考生識別特定的電路結構並應用其平衡條件。由於涉及電路拓撲分析與電位差判斷，且需排除轉動方向等干擾選項，屬於對基礎電路理論掌握程度的考察。
正確答案：③靜止不動
③ 靜止不動:此電路為惠斯同電橋結構，當四臂電阻 R 均相等時電橋達到平衡條件，橋路對角線間電位差為零，電動機無電流通過而靜止不動。
錯誤選項解析
- ① 順時鐘轉:惠斯同電橋在四臂電阻相等時達到平衡狀態，對角線兩端無電位差，因此不會產生驅動電動機順時針旋轉的電流。
- ② 逆時鐘轉:電橋平衡時橋路兩側電位相等，無電流流經電動機，故不可能產生逆時針轉動的驅動力。
- ④ 有激磁聲但不轉:激磁聲產生於線圈通電時的電磁振動，但此電路為純電阻平衡電橋，無電流流經電動機，因此既無激磁也無轉動。
Learning Tip
"惠斯同電橋平衡條件為 R1×R4 = R2×R3，當四臂電阻相等時必達平衡，橋路中無電流。此類題型常考電橋平衡的判斷與輸出端電位差計算，需熟記平衡時對角線兩端電位相等的核心觀念，避免與不平衡電橋的輸出計算混淆。"
學員答題分佈
①順時鐘轉0%
②逆時鐘轉0%
③靜止不動0%
④有激磁聲但不轉0%
