Q142.

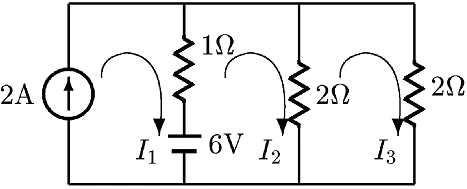

如下圖所示之電路，下列何者正確？
機械停車設備裝修 · 乙級 · 電機部分 · Q142
難易度分析
4 / 5
本題為複選題型，要求對多個支路的電流大小及方向進行綜合判定。由於必須同時正確分析各個選項的對錯才能得分，且涉及電路分析的數值計算與方向判讀，其認知負荷與答題難度較高。
正確答案 (複選)：①, ②
- ① 流經2Ω的電流為2 安培向下:流經 2Ω 電阻的電流為 2 安培向下，此為並聯支路中該電阻的實際電流方向與大小。
- ② 流經1Ω的電流為2 安培向上:流經 1Ω 電阻的電流為 2 安培向上，因該支路包含 6V 電源，電流方向由電源極性與迴路電壓分配決定。
錯誤選項解析
- ③ I1＝-3 安培:I1 為流經 1Ω 電阻與 6V 電源的支路電流，正確值應為 2 安培而非 -3 安培，負號表示方向假設錯誤。
- ④ I2＝-1 安培:I2 為流經中間 2Ω 電阻的電流，正確值應為 2 安培而非 -1 安培，此為並聯電路中各支路電流分配的計算結果。
Learning Tip
"本題考 並聯電路 的 電流分配 與 迴路電流法。常考陷阱為 電流方向 的判斷：當計算結果為負值時，表示實際電流方向與假設方向相反。解題時應先確認 電源極性 與 電流參考方向，再依 克希荷夫電壓定律 (KVL) 與 電流定律 (KCL) 列式求解。"
學員答題分佈
①流經2Ω的電流為2 安培向下0%
②流經1Ω的電流為2 安培向上0%
③I1＝-3 安培0%
④I2＝-1 安培0%
