Q7.

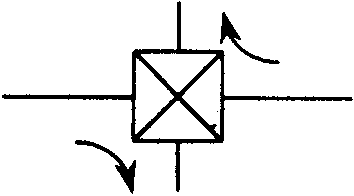

請問下圖為何種閥
工程泵(幫浦)類檢修 · 乙級 · 識圖 · Q7
難易度分析
2 / 5
此題考查對液壓元件標準符號的辨識能力。需透過觀察符號的端口數量以及內部結構線條（如交叉配置）來判斷閥門類型的正確分類，屬於基礎符號識別題型。
正確答案：④四向閥
④ 四向閥:四向閥符號特徵為方框內含交叉線（X形），具備四個流道端口，可實現兩組流路的切換控制，常用於液壓系統的方向控制迴路。
錯誤選項解析
- ① 雙向閥:雙向閥僅具備兩個流道方向切換功能，其符號通常為兩端口配置，與圖中四端口結構不符。
- ② 單向閥:單向閥（止回閥）僅允許流體單方向流動，符號通常為三角形箭頭加橫線，不具備多方向切換功能。
- ③ 三向閥:三向閥具有三個流道端口，符號為三方塊結構，與圖中四端口十字交叉配置不同。
Learning Tip
"閥類符號辨識重點在於端口數量與內部結構線條：單向閥看箭頭方向、雙向閥為兩端口、三向閥為T型或L型配置、四向閥則為方框內含交叉線且具四端口。實務上四向閥廣泛應用於液壓方向控制閥，需熟悉其切換位置與流路對應關係。"
學員答題分佈
①雙向閥0%
②單向閥0%
③三向閥0%
④四向閥0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
