Q21.
電磁閥之標示記號為
工程泵(幫浦)類檢修 · 乙級 · 識圖 · Q21
難易度分析
2 / 5
此題屬於基礎符號辨識題，主要測試考生對於不同閥類標準圖示特徵的記憶與辨別能力。難度在於需精確區分各類閥門在符號細節上的差異，若僅憑模糊印象容易將電磁驅動與電動驅動的符號混淆。
正確答案：③

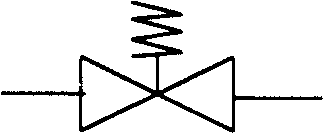

③ :此符號為電磁閥（Solenoid Valve）之標準圖示，閥體上方之鋸齒狀線圈符號代表電磁線圈，通電後產生磁力驅動閥芯動作以控制流體通斷。
:此符號為電磁閥（Solenoid Valve）之標準圖示，閥體上方之鋸齒狀線圈符號代表電磁線圈，通電後產生磁力驅動閥芯動作以控制流體通斷。錯誤選項解析
- ①
:此符號為閘閥（Gate Valve）之圖示，上方「T」形手柄代表手動操作之閘板升降機構，並非電磁驅動方式。 - ②
:此符號為止回閥（Check Valve）之圖示，斜線表示流體單向流通、防止逆流之功能，與電磁控制無關。 - ④

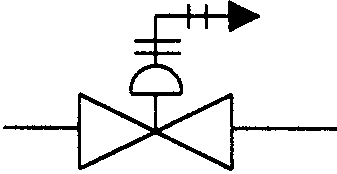

:此符號為電動閥（Motor-Operated Valve）之圖示，上方符號包含馬達與齒輪傳動機構，代表以電動馬達驅動而非電磁線圈驅動。
Learning Tip
"電磁閥與電動閥之符號辨識為常考重點：電磁閥以鋸齒狀線圈表示電磁驅動，電動閥則以馬達符號表示機械傳動。此外，閘閥之「T」形手柄與止回閥之斜線符號亦易混淆，需熟記各閥類之標準圖示特徵。"
