Q14.

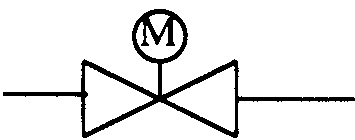

請問下圖為何種閥
工程泵(幫浦)類檢修 · 乙級 · 識圖 · Q14
難易度分析
2 / 5
此題屬於圖例辨識型題目，考驗對於不同驅動方式之管路圖符號的辨別能力。考生需透過觀察圖像中的特定驅動元件標記（如馬達、線圈、手輪或氣缸），來區分閥門的動作原理，屬於基礎專業術語與符號的對應能力檢測。
正確答案：①電動閥
① 電動閥:電動閥是以電動執行器驅動閥門開閉，圖示符號中標示有電動馬達驅動裝置的識別標記，符合電氣控制閥件的標準圖例表示法。
錯誤選項解析
- ② 電磁閥:電磁閥是利用電磁線圈產生磁力直接驅動閥芯，其圖示符號應包含電磁線圈標記（通常以螺線管符號表示），與圖中電動馬達驅動的形式不同。
- ③ 手動閥:手動閥需以人工操作手輪或手柄進行開閉，其圖示符號應包含手動操作機構的標記，圖中並無手動操作元件的識別特徵。
- ④ 氣動閥:氣動閥是以壓縮空氣作為動力源驅動氣缸活塞來操作閥門，其圖示符號應包含氣動執行器的標記，與圖中電動驅動的表示方式不同。
Learning Tip
"本題核心考點為管路圖符號識別，需區分四種常見閥門驅動方式的圖例差異：電動閥（馬達符號）、電磁閥（螺線管符號）、手動閥（手輪符號）、氣動閥（氣缸符號）。實務上電動閥常用於遠端自動控制的大型管路系統，而電磁閥多用於小口徑快速開閉的場合，切勿將兩者的驅動原理與圖示符號混淆。"
