Q6.

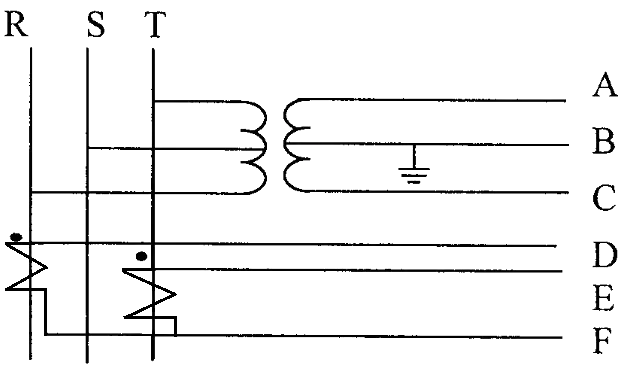

如圖示高壓電表組之接線，若D 線頭接於電表1S 端子，則電表P1 端子應接於何線？
用電設備檢驗 · 乙級 · 裝表工作 · Q6
難易度分析
3 / 5
本題要求對高壓電表組的電壓迴路與電流迴路接線規範有精確的掌握，需能正確區分不同端子對應的導線功能，屬於考驗專業記憶與對應關係的典型實務考題。
正確答案：③C
③ C:C線為CT二次側迴路導線，當D線頭接於電表1S端子（電壓端子）時，P1端子（電流端子）應接於C線以完成電流迴路，符合高壓電表組PT/CT接線規範。
錯誤選項解析
- ① A:A線通常為高壓側電壓相線，若P1端子（電流迴路）接於A線會造成電壓與電流迴路混淆，導致計量不正確。
- ② B:B線一般為另一相之電壓線，P1為CT二次側電流端子，兩者功能不同，不可互接。
- ④ E:E線通常為接地線或中性線，P1端子若接於E線會使電流迴路無法形成正確計量路徑，造成電表誤差。
Learning Tip
"高壓電表組接線需嚴格區分PT（比壓器）二次側電壓迴路與CT（比流器）二次側電流迴路。本題常考陷阱在於混淆1S端子（電壓端）與P1端子（電流端）的對應導線。實務上，CT二次側不可開路、PT二次側不可短路為基本安全原則，接線時務必確認各端子功能與導線屬性。"
學員答題分佈
①A0%
②B0%
③C0%
④E0%
