Q92.

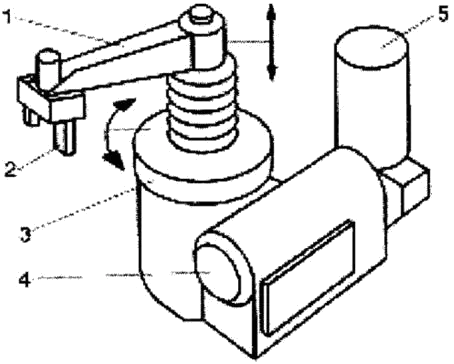

如下圖為一機構可作上下與旋轉運動。1 為旋臂，2 為夾爪，3 為升降/旋轉單元，5 為馬達與齒輪組，此機構為
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q92
難易度分析
2 / 5
本題要求考生能準確區分不同自動化機構的運動特性與結構組成，需對工業機械元件的典型功能配置有明確定義方可選出正確答案。
正確答案：①取放單元(P&P)
① 取放單元(P&P):取放單元(Pick & Place Unit) 是自動化生產線中常見的機構，結合升降軸與旋轉軸實現工件的垂直移動與角度定位，夾爪負責抓取與釋放，符合題目描述的上下與旋轉運動功能。
錯誤選項解析
- ② SCARA機械臂:SCARA機械臂 為選擇性順應性裝配機械臂，具有兩個平行的旋轉關節，主要用於水平面內的高速搬運與裝配，不具備題目所述的旋臂升降結構特徵。
- ③ 史都華(Stewart)平台:史都華(Stewart)平台 是一種六自由度並聯機構，由六支致動器連接上下兩個平台，主要用於飛行模擬器或精密定位平台，與題目所述的旋臂夾爪結構完全不同。
- ④ 惠氏機構(Whitworth):惠氏機構(Whitworth) 是一種急回運動機構，常用於牛頭鉋床等機械設備中實現往復運動，與取放作業的升降旋轉功能無關。
Learning Tip
"本題考點為自動化機械元件的機構辨識。常考陷阱在於混淆不同機械結構的運動特性：取放單元強調升降+旋轉+夾取的組合動作；SCARA 專注水平面高速搬運；Stewart平台 為六自由度並聯結構；惠氏機構 則是急回往復運動。實務上需熟悉各機構的自由度配置與典型應用場景，並能從示意圖中辨識關鍵元件（如旋臂、夾爪、齒輪組）的功能組合。"
學員答題分佈
①取放單元(P&P)0%
②SCARA機械臂0%
③史都華(Stewart)平台0%
④惠氏機構(Whitworth)0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
