Q95.

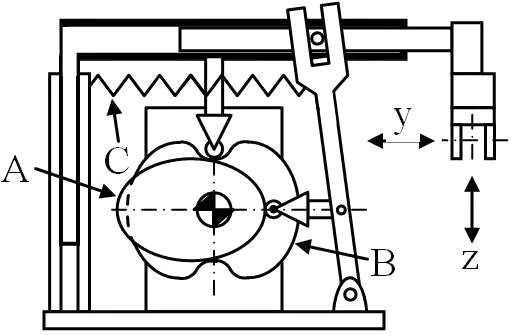

如圖為一機構，以夾爪的爪指為中心點來看，可得到y 與z 方向的運動，由圖示彈簧的作用是
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q95
難易度分析
3 / 5
此題考查機械元件在特定機構中的功能分析。需要區分彈簧在維持元件接觸與提供動力或減震之間的差異，並能從機構結構推論出其預壓功能的必要性，具有一定的概念辨析要求。
正確答案：③確保凸輪接觸
③ 確保凸輪接觸:彈簧在此夾爪機構中提供預壓力，使凸輪與從動件之間保持緊密接觸，避免因間隙造成運動傳遞不準確或產生衝擊，此為凸輪機構設計的關鍵要素。
錯誤選項解析
- ① 協助旋臂移動:彈簧在此機構中並非用於驅動旋臂移動，旋臂的運動通常由馬達或氣壓缸等動力源提供，彈簧僅提供回復力或預壓力。
- ② 支撐夾爪升降:夾爪的升降運動需依靠導桿或滑軌等導引元件支撐，彈簧的主要功能並非承受垂直負載，而是維持元件間的接觸狀態。
- ④ 避免旋臂移動震動:避免旋臂移動震動通常需依靠減震器或阻尼元件，彈簧本身具有彈性，若無適當阻尼反而可能引發共振，無法單獨達成避震效果。
Learning Tip
"本題核心考點為彈簧在凸輪機構中的預壓功能。在自動化機械設計中，彈簧常用於維持凸輪與從動件的接觸，防止因慣性或間隙導致運動失真。考生易將彈簧功能與支撐、減震等概念混淆，需注意彈簧主要提供彈性回復力而非承載或吸震。"
學員答題分佈
①協助旋臂移動0%
②支撐夾爪升降0%
③確保凸輪接觸0%
④避免旋臂移動震動0%
