Q161.

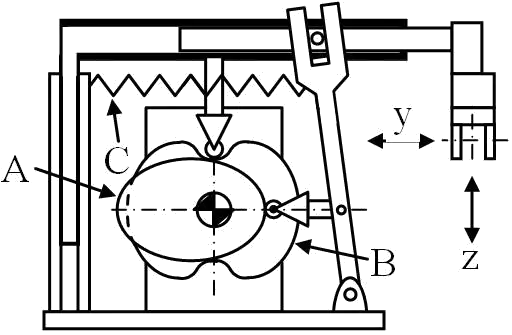

如下圖所示，有一雙凸輪機構，以夾爪為中心點來看，下列敘述哪些正確？
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q161
難易度分析
4 / 5
本題為複選題型，要求考生必須同時判別彈簧預壓對象與特定運動軸向的對應關係，且選項中存在高度相似的對比選項，增加了判別正確性的難度。
正確答案 (複選)：①, ③
- ① 彈簧C 係使從動件確保接觸凸輪A:彈簧C 的功能是提供預壓回復力，使從動件在凸輪輪廓變化時能持續緊貼凸輪A，確保運動傳遞的連續性與精度。
- ③ 水平方向y 是以凸輪A 驅動:水平方向y 的運動是由凸輪A 驅動產生，凸輪A 的輪廓曲線決定了從動件的位移特性與運動軌跡。
錯誤選項解析
- ② 彈簧C 係使從動件確保接觸凸輪B:彈簧C 的作用是使從動件接觸凸輪A而非凸輪B；在雙凸輪機構中，彈簧通常配置於驅動側以維持從動件與凸輪面的接觸。
- ④ 水平方向y 是以凸輪B 驅動:水平方向y 是由凸輪A 驅動而非凸輪B；凸輪B 通常負責垂直方向或其他軸向的運動控制。
Learning Tip
"雙凸輪機構的考點在於理解彈簧預壓與凸輪驅動方向的對應關係。常考陷阱為混淆彈簧的接觸對象與各凸輪負責的運動軸向。實務設計時需確保從動件與凸輪面間無間隙，以避免運動背隙影響定位精度。"
學員答題分佈
①彈簧C 係使從動件確保接觸凸輪A0%
②彈簧C 係使從動件確保接觸凸輪B0%
③水平方向y 是以凸輪A 驅動0%
④水平方向y 是以凸輪B 驅動0%
