Q105.

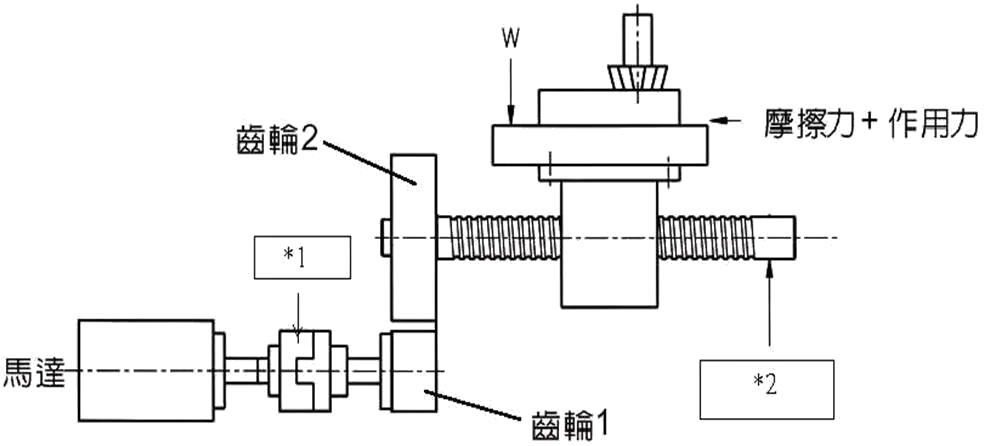

如下圖的機構可以使工作滑台左右往復運動，方框*1 所指向的機構為
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q105
難易度分析
2 / 5
本題考查機械傳動元件的基礎定義與功能區分，屬於單純的術語辨識類型，無複雜的邏輯推演或陷阱，只要掌握基本概念即可正確選出答案。
正確答案：①聯軸器
① 聯軸器:聯軸器用於連接兩根旋轉軸以傳遞動力與運動，在往復運動機構中可將馬達的旋轉運動轉換為滑台的直線往復運動，同時補償軸間的微小偏心與角度偏差，確保機構運轉平順。
錯誤選項解析
- ② 離合器:離合器的功能是在運轉中接合或分離動力傳遞路徑，用於控制動力的通斷，而非用於持續傳遞運動以驅動滑台往復，此處混淆了聯軸器與離合器的用途。
- ③ 緩衝器:緩衝器的作用是吸收衝擊能量、減緩震動，屬於減震元件而非動力傳遞元件，無法驅動工作滑台進行往復運動。
- ④ 萬向接頭:萬向接頭用於傳遞兩根相交軸線之間的旋轉運動，常見於汽車傳動軸等需要大角度偏轉的場合，不適用於此類直線往復滑台的驅動機構。
Learning Tip
"本題考點在於區分動力傳遞元件的功能差異。聯軸器用於連續傳遞動力並補償軸偏差，離合器用於動力的接合與分離，緩衝器用於吸震減震，萬向接頭用於大角度相交軸的動力傳遞。實務上需依據機構的運動形式（旋轉或直線往復）與軸的相對位置來正確選型。"
