Q121.

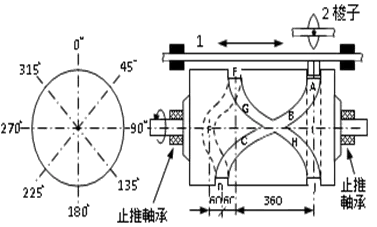

有一圓柱凸輪機構，圓柱凸輪同方向轉動1 圈後，當再轉動第2 圈時，上方的從動梭子會從何處出發並經過哪些點
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q121
難易度分析
2 / 5
此題考查對機械元件循環運動路徑的理解，需能正確判斷從動件在完成一個完整週期後如何重複其運動軌跡，屬於基礎概念的應用分析。
正確答案：①F→G→H→I→J→A
① F→G→H→I→J→A:圓柱凸輪完成第一圈旋轉後，從動梭子已沿溝槽走完一個完整循環回到起始位置，第二圈將重複相同路徑，因此從 F 點出發，依序經過 G→H→I→J→A，符合凸輪溝槽的連續循環特性。
錯誤選項解析
- ② D→E→F→G→H→I:此路徑 D→E→F→G→H→I 並非從動梭子第二圈的正確起始點，第一圈結束後梭子應回到 F 點重新出發，而非從 D 點開始。
- ③ A→B→C→D→E→F:此路徑 A→B→C→D→E→F 為第一圈的運動軌跡，第二圈時從動梭子已不在 A 點，而是位於 F 點準備開始下一循環。
- ④ I→J→A→B→C→D:此路徑 I→J→A→B→C→D 的起始點 I 並非第二圈的出發位置，從動梭子完成第一圈後應從 F 點重新開始循環運動。
Learning Tip
"圓柱凸輪機構的核心考點在於理解從動件的运动循環性：凸輪每轉一圈，從動梭子沿溝槽完成一個完整行程後回到起始點，下一圈將重複相同路徑。常考陷阱是混淆第一圈與第二圈的起始位置，需牢記循環結束後回到原點的特性。實務上，圓柱凸輪廣泛應用於自動化送料機構與間歇運動裝置，設計時需確保溝槽曲線平滑以避免衝擊與振動。"
學員答題分佈
①F→G→H→I→J→A0%
②D→E→F→G→H→I0%
③A→B→C→D→E→F0%
④I→J→A→B→C→D0%
