Q118.

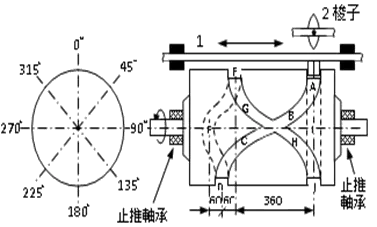

有一圓柱凸輪機構，若主動圓柱形凸輪軸如圖示方向轉動，從
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q118
難易度分析
3 / 5
此題要求分析圓柱凸輪不同路徑段對從動件運動狀態的影響，需精確區分導致位移的導程段與保持靜止的等徑段，屬於考查機構運動特性的分析題。
正確答案：④I→J→A 則上方從動梭子的位置是左右靜止不動
④ I→J→A 則上方從動梭子的位置是左右靜止不動:I→J→A 路徑位於凸輪的靜止區間（dwell region），此段溝槽為等徑圓弧，從動梭子在此區間保持左右靜止不動，符合凸輪機構的停等設計原理。
錯誤選項解析
- ① A→B→C→D:圓柱凸輪的從動件會隨凸輪輪廓曲線產生位移，A→B→C→D 路徑表示從動件會產生往復運動，而非靜止不動。
- ② D→E→F:D→E→F 路徑同樣會使從動梭子產生軸向位移，因為凸輪溝槽的幾何形狀會驅動從動件跟隨其導程曲線移動。
- ③ F→G→H→I:F→G→H→I 路徑也會造成從動件的位置變化，圆柱凸輪的螺旋溝槽必然產生軸向推力使從動件移動。
Learning Tip
"圓柱凸輪機構的核心考點在於辨識運動區間與靜等區間。常考陷阱是誤以為凸輪旋轉必然導致從動件持續運動，實際上凸輪輪廓的等徑段會使從動件保持靜止。實務設計時，停等區間的長度決定了從動件的停留時間，這在自動化生產線的間歇運動控制中至關重要。"
學員答題分佈
①A→B→C→D0%
②D→E→F0%
③F→G→H→I0%
④I→J→A 則上方從動梭子的位置是左右靜止不動0%
