Q24.

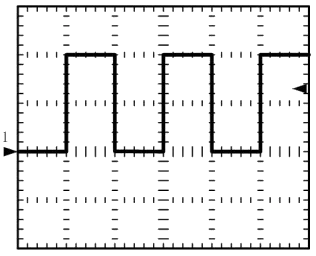

數位示波器之基本設定為水平方向每格500μs，垂直方向每格2V，若輸入波形如圖所示，則表示輸入波形振幅為
機電整合 · 乙級 · 儀表及工具使用 · Q24
難易度分析
2 / 5
本題要求考生能正確對應示波器的垂直刻度設定與波形實際佔用的格數，並進行簡單的乘法計算以求得振幅。考點在於對儀表讀數基本原理的掌握，不涉及複雜的概念推演。
正確答案：③4V
③ 4V:4V 為正確答案。示波器垂直刻度設為 2V/格，圖中波形從波谷到波峰（峰對峰振幅）佔用 2 格，故振幅 = 2 格 × 2V/格 = 4V。
錯誤選項解析
- ① 2V:2V 僅為垂直方向每格的刻度值（靈敏度設定），並非波形的實際振幅。振幅需以波形佔用的格數乘以每格電壓值計算。
- ② 10V:10V 對應波形佔用 5 格的情況，但圖中波形峰對峰僅佔用 2 格，故此數值過度高估。正確計算應為 2 格 × 2V/格 = 4V。
- ④ 8V:8V 對應波形佔用 4 格的情況，與圖中實際波形不符。此錯誤可能來自誤判波形範圍或將水平時間刻度與垂直電壓刻度混淆。
Learning Tip
"本題核心考點為示波器波形振幅的讀取方法。振幅（峰對峰電壓）= 垂直佔用格數 × 垂直靈敏度（V/格）。常見陷阱包括：將每格刻度值直接當作振幅、誤讀波形起始點導致格數計算錯誤，或混淆峰對峰電壓（Vpp）與峰值電壓（Vp）的關係（Vpp = 2 × Vp）。實務操作時應確認垂直微調（Variable）旋鈕處於校準（CAL）位置，否則讀數不準確。"
學員答題分佈
①2V0%
②10V0%
③4V0%
④8V0%
