Q20.
為防止空氣壓縮機停止運轉時受儲氣筒逆壓影響，應在空氣壓縮機吐出口處裝置
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q20
難易度分析
2 / 5
本題要求區分多種管路閥門的功能，重點在於辨識特定元件如何防止流體逆流。由於選項間的功能差異明顯，且屬於基本定義考查，不含複雜陷阱，因此判定為基礎難度。
正確答案：③止回閥
③ 止回閥:止回閥（單向閥）僅允許流體單向流動，當空氣壓縮機停止時可有效阻斷儲氣筒內的高壓空氣逆向回流，保護壓縮機免受逆壓損害。
錯誤選項解析
- ① 節流閥:節流閥用於調節流體流量與速度，無法阻止流體逆流，不具備防止逆壓的功能。
- ② 卸壓閥:卸壓閥（安全閥）用於系統壓力超過設定值時洩壓保護，無法防止儲氣筒內壓縮空氣倒流回壓縮機。
- ④ 切斷閥:切斷閥用於手動或自動切斷管路流體通路，屬開關功能，無法自動防止逆流。
Learning Tip
"本題核心考點為止回閥的單向止逆功能於氣壓系統中的應用。常考陷阱為混淆卸壓閥（過壓保護）與止回閥（防止逆流）的功能差異。實務上，止回閥安裝於空氣壓縮機吐出口與儲氣筒之間是標準迴路設計，可避免壓縮機重載啟動及逆轉損壞。"
學員答題分佈
①節流閥0%
②卸壓閥0%
③止回閥0%
④切斷閥0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
為防止氣壓儲氣桶超過限定壓力發生危險情況，一般在上方會加裝一個
如下圖純氣壓迴路，閥件D 作為系統
如下圖純氣壓迴路，閥件A 作為系統 ①單一或連續不同模式選擇 ②啟動系統運轉 ③緊急停止 ④停止系統運轉 之功能操作用。
64. (2) 如下圖純氣壓迴路，閥件B 作為系統 ①單一或連續不同模式選擇 ②啟動系統運轉 ③緊急停止 ④停止系統運轉 之功能操作用。
65. (1) 如下圖純氣壓迴路，閥件C 作為系統
64. (2) 如下圖純氣壓迴路，閥件B 作為系統 ①單一或連續不同模式選擇 ②啟動系統運轉 ③緊急停止 ④停止系統運轉 之功能操作用。 65. (1) 如下圖純氣壓迴路，閥件C 作為系統有關氣壓管路安裝，何者有誤？

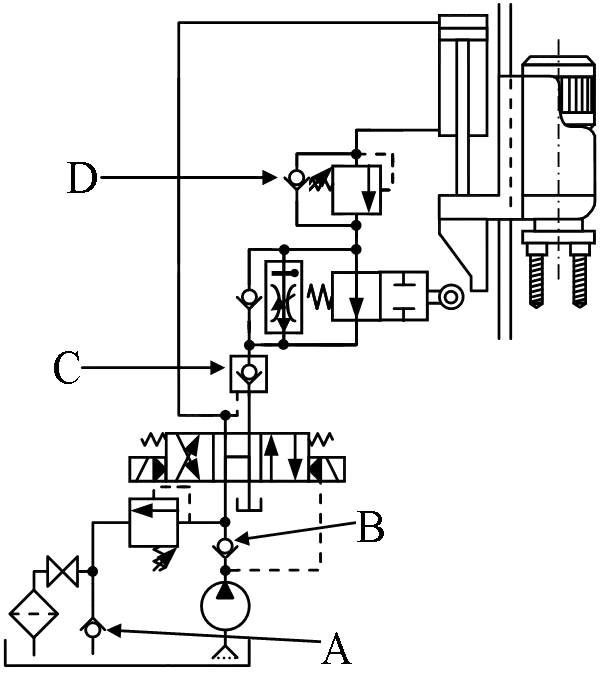

如下圖為自動鑽床的油壓迴路圖，在迴路圖中共有4 個止回閥(A、B、C、D 四處)，則A 的順向開啟壓力(cracking pressure)約為 ①0.3～0.5 ②3.5～5 ③8～10 ④20～30 kgf/cm2 才能使迴路正常運作又可節省能源消耗。
