Q71.

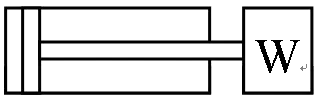

如下圖為氣壓缸水平方向驅動負載，以 ①CB：雙吊耳型 ②FB：後法蘭型 ③LB：軸向腳座型 ④TB：後耳軸型 之安裝方式最符合機械安全又簡單的目的。

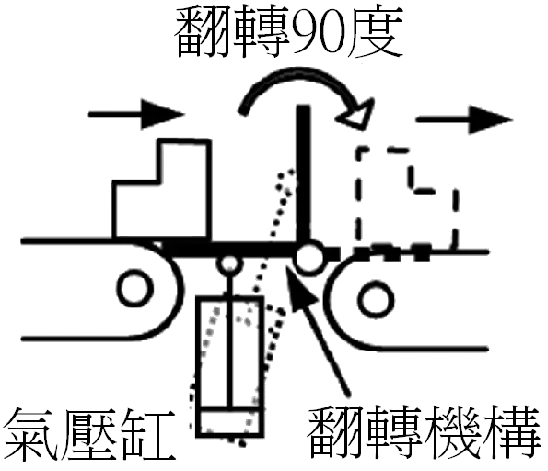

72. (1) 如下圖為工件翻轉90 度之機構，使用氣壓缸驅動之，以 ①CA：單山型 ②FA：前法蘭型 ③LB：腳座型 ④TA：前耳軸型 之安裝方式最符合機械安全又簡單的目的。
73. (4) 如下圖為負載搖擺機構，使用氣壓缸驅動之，以
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q71
難易度分析
3 / 5
本題要求考生根據特定的機械運作機構，分析不同氣壓缸安裝方式在自由度、應力承載及空間需求上的差異，並選擇最符合實際應用場景的方案，屬於需要將理論概念應用於實務場景的分析題。
正確答案：③LB：腳座型
③ LB：腳座型:LB：腳座型透過缸體底部的腳座固定於機台，提供穩定的基準支撐點，同時允許活塞桿端與負載連接處自由擺動，最適合負載搖擺機構的運動需求，兼顧機械安全與結構簡單性。
錯誤選項解析
- ① CA：單山型:CA：單山型安裝僅提供單一樞接點，在負載搖擺機構中會產生額外的彎矩應力，容易導致氣壓缸本體承受不當側向力而加速磨損，不適合搖擺運動的工況。
- ② FA：前法蘭型:FA：前法蘭型屬於剛性固定方式，將法蘭鎖固於氣壓缸前端，完全限制缸體轉動自由度，在搖擺機構中會造成應力集中於法蘭螺栓處，易引發結構疲勞破壞。
- ④ TA：前耳軸型 之安裝方式最節省空間又符合機械安全的目的:TA：前耳軸型雖具備樞轉功能，但耳軸安裝於缸體前端，在搖擺運動時會使重心偏移量較大，需額外空間容納擺動範圍，不如腳座型節省空間且穩定性較佳。
Learning Tip
"本題考點為氣壓缸安裝型式與應用場景的匹配。常考陷阱在於混淆各種安裝方式的自由度特性：法蘭型（FA/FB）為剛性固定無轉動自由度；耳軸型（TA/TB）提供缸體樞轉；腳座型（LB）提供穩定基座支撐；單山型（CA）僅限單平面轉動。實務上選擇安裝方式時，必須同時考慮負載運動軌跡、側向力承受能力及安裝空間限制三大要素。"
學員答題分佈
①CA：單山型0%
②FA：前法蘭型0%
③LB：腳座型0%
④TA：前耳軸型 之安裝方式最節省空間又符合機械安全的目的0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
