Q71.

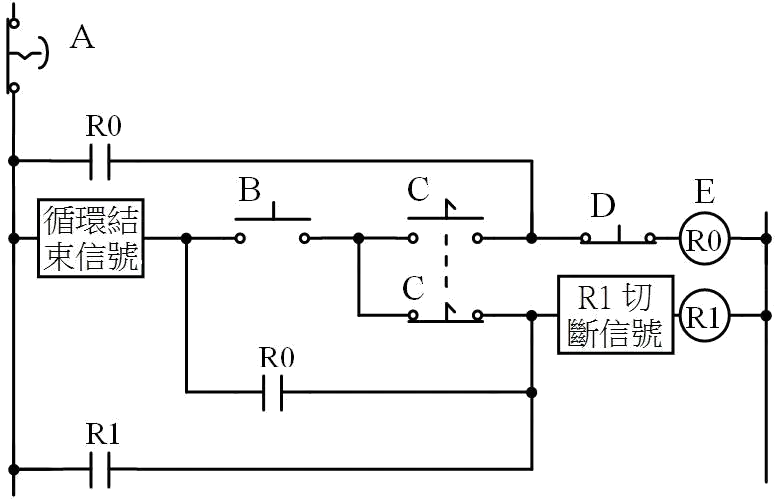

如下圖所示，各元件之名稱，下列敘述哪些正確？
機電整合 · 乙級 · 電控、感測、轉換元件認識 · Q71
難易度分析
3 / 5
本題要求對機電控制元件的外觀特徵與功能進行精確辨識。由於屬於複選題型，考生必須同時判斷多個元件的正確性，且需區分功能相近或外觀相似的元件，對元件辨識的全面性要求較高。
正確答案 (複選)：①, ③
- ① A 為緊急停止元件:緊急停止元件通常採用蘑菇頭按鈕設計，具有自鎖功能與紅色標識，符合 CNS 標準中對緊急切斷電源的安全規範，用於立即停止設備運作以保護人員安全。
- ③ C 為運轉模式切換元件:運轉模式切換元件通常為鑰匙開關或旋轉選擇開關，用於切換手動/自動/維護等操作模式，是機電整合系統中控制操作權限與執行狀態的關鍵元件。
錯誤選項解析
- ② B 為停止元件:B 元件實際為復位/重置元件而非停止元件，一般停止元件採用黑色或白色按鈕，而復位元件用於故障排除後恢復系統狀態，兩者功能與外觀標識不同。
- ④ D 為啟動元件:D 元件實際為指示燈/信號元件而非啟動元件，啟動元件應為綠色按鈕用於觸發設備運行，而指示燈用於顯示系統狀態（如運轉中、故障、待機），兩者功能完全不同。
Learning Tip
"機電控制面板元件辨識為常考題型，需熟悉緊急停止（紅色蘑菇頭）、啟動（綠色）、停止（黑色）、模式選擇（鑰匙開關）的顏色規範與外觀特徵。實務上應依據 CNS 60204-1 機械電氣安全標準配置，避免將指示燈號與操作按鈕功能混淆，並注意緊急停止迴路必須採用安全繼電器設計以確保失效安全。"
學員答題分佈
①A 為緊急停止元件0%
②B 為停止元件0%
③C 為運轉模式切換元件0%
④D 為啟動元件0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
