Q78.

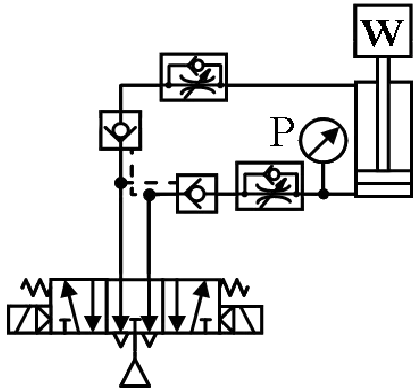

下圖為
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q78
難易度分析
3 / 5
本題考查對液壓迴路圖元件特徵的辨識能力，需能精準區分功能相近的不同迴路設計，屬於對核心概念理解程度的檢驗。
正確答案：①鎖固
① 鎖固:鎖固迴路利用液控單向閥或閉鎖閥阻斷油路，使致動器能在任意位置保持固定，防止因外力或自重產生位移，為油壓系統中常見的位置保持設計。
錯誤選項解析
- ② 釋壓:釋壓迴路是透過溢流閥將系統壓力限制在設定值，用於保護系統免於過壓損壞，與圖中鎖固功能的迴路結構不同。
- ③ 變速:變速迴路是透過流量控制閥或調速閥調節進入致動器的油量以改變速度，其迴路配置與鎖固迴路有明顯差異。
- ④ 平衡 迴路:平衡迴路主要使用平衡閥或順序閥來防止垂直缸因負載自重而失控下降，雖與鎖固有關聯，但設計目的與迴路元件配置不同。
Learning Tip
"本題考點為辨識液壓迴路功能。鎖固迴路的核心元件是液控單向閥，特徵是在致動器進出油路設置閉鎖元件以阻斷油流。常考陷阱是將鎖固與平衡迴路混淆：鎖固強調「任意位置固定」，平衡則專為「防止垂直負載失控」。實務上，鎖固迴路廣泛應用於夾持、壓合等需保持位置的機電整合設備。"
學員答題分佈
①鎖固0%
②釋壓0%
③變速0%
④平衡 迴路0%
