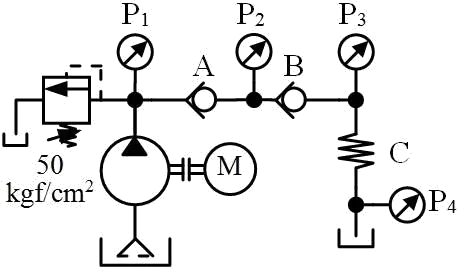

如下圖所示，在按閥件B 啟動後，若僅切換閥件C，系統會有下列哪些功能敘述正確？ ①單一切換至連續模式為動作中無效 ②連續切換至單一模式為動作中無效 ③單一切換連續有效、連續切換單一無效 ④單一切換連續無效、連續切換單一有效。 142. (34) 如下圖所示，在按閥件B 啟動後，若僅切換閥件C，系統會有下列哪些功能敘述正確？ ①單一切換至連續模式為動作中有效 ②連續切換至單一模式為動作中無效 ③單一切換至連續模式為動作中無效 ④連續切換至單一模式為動作中有效。 143. (23) 如下圖所示，管路阻力忽略不計，在溢流閥設定壓力50 kgf/cm 2、額定流量20 l/min 時，止回閥A、B 開啟壓力分別為3、2 kgf/cm 2，阻尼管C 壓降為5 kgf/cm 2，下列敘述哪些正確？

機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q141

P1 壓力為50

P 2 壓力為7

P1 壓力為10

P 2 壓力為5 kgf/cm 2

4 / 5

本題屬於複選題型，要求考生同時掌握液壓系統主壓力的定義以及串聯元件的壓力疊加計算。必須精確區分主迴路壓力與分支路徑壓降的邏輯關係，且需對所有選項進行正確的真偽判定，增加了認知負荷與計算精確度要求。

① P1 壓力為50:P1 壓力位於溢流閥下游主回路，當系統達到額定流量時，溢流閥設定壓力即為回路最高工作壓力，故 P1 = 50 kgf/cm² 正確。
② P 2 壓力為7:P2 壓力需克服止回閥B 開啟壓力（2 kgf/cm²）加上阻尼管C 壓降（5 kgf/cm²），串聯疊加後 P2 = 2 + 5 = 7 kgf/cm² 正確。

③ P1 壓力為10:P1 壓力應為溢流閥設定值 50 kgf/cm²，而非 10 kgf/cm²；此選項誤將各元件壓降相加當作主回路壓力，混淆了系統設定壓力與局部壓降的觀念。
④ P 2 壓力為5 kgf/cm 2:P2 壓力應為止回閥B 開啟壓力與阻尼管C 壓降之總和（2 + 5 = 7 kgf/cm²），僅取阻尼管壓降 5 kgf/cm² 忽略了止回閥彈簧預壓力的影響。

"本題核心考點為串聯液壓回路壓力疊加原理與溢流閥設定壓力之定義。常見陷阱：①誤以為 P1 會受下游元件壓降影響而降低，實際上溢流閥設定壓力即為泵出口至溢流閥間之主回路壓力；②計算分支壓力時忘記將止回閥開啟壓力（彈簧預壓力）納入串聯計算。切記：下游壓力 = 各串聯元件開啟壓力 + 管路壓降之總和。"
