Q168.

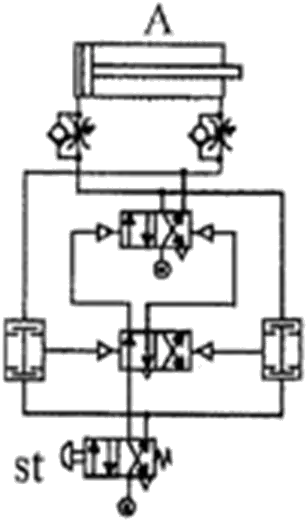

如下圖每次快速壓放啟動閥st 一次後，與下列哪些功能相同？
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q168
難易度分析
4 / 5
本題屬於多選題，要求考生能準確辨識氣壓控制迴路中的邏輯關係（串聯與並聯）以及記憶功能之等效性，需對比多組迴路圖的運作機制，判別難度較高。
正確答案 (複選)：①, ③
- ①
:此迴路採用雙穩態記憶迴路（兩個5/2方向控制閥串聯），按下啟動閥st一次後，信號經第一級閥傳遞至第二級閥，使氣壓缸A伸出並保持在伸出位置，與原圖的記憶功能相同。 - ③

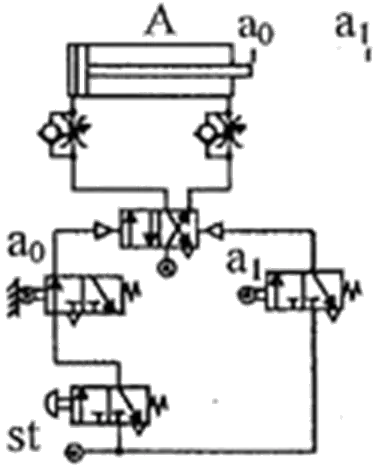

:此迴路中啟動閥st與行程閥a0採並聯配置，按下st一次即可使5/2方向閥切換，氣壓缸A伸出並保持，達到與原圖相同的單次觸發記憶效果。
錯誤選項解析
- ②

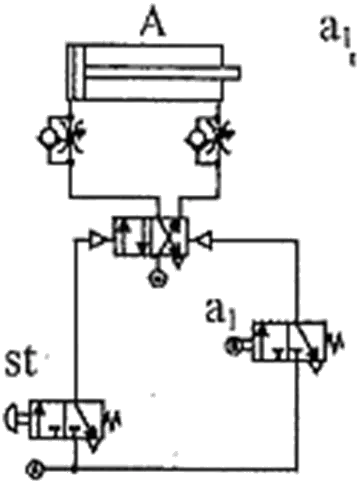

:此迴路使用單行程閥a1直接控制5/2方向閥，屬於單穩態控制，氣壓缸的動作會受行程閥位置限制，無法實現按下st一次後保持伸出的記憶功能。 - ④
:此迴路中啟動閥st與行程閥a0採串聯配置，必須同時滿足st按下且a0被致動的條件才能切換方向閥，屬於AND邏輯控制，與原圖的單次觸發記憶功能不同。
Learning Tip
"本題考點為氣壓記憶迴路的等效判別。原圖採用雙5/2閥串聯的記憶迴路，特色是按下啟動閥一次後，氣壓缸會切換狀態並保持，直到下次信號輸入。解題關鍵在於辨識各選項中控制閥的串並聯邏輯關係：並聯（OR邏輯）可實現單次觸發記憶，串聯（AND邏輯）則需多重條件同時滿足。容易混淆的是單穩態與雙穩態迴路的區別，實務上記憶迴路常用於需要保持位置的夾持、定位等應用場景。"
