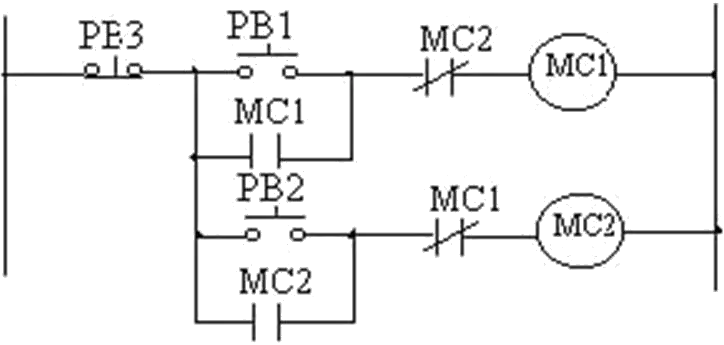

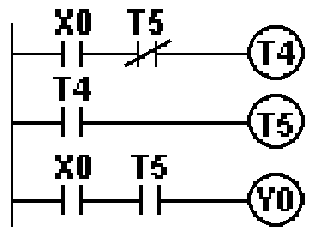

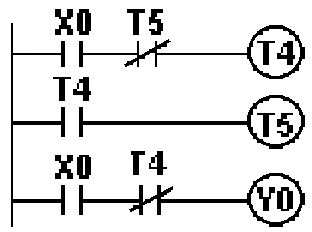

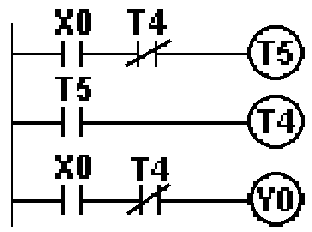

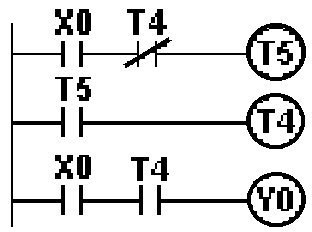

如下圖所示之繼電器電路，當PB3 未押下且MC1 與MC2 OFF 時，下列敘述哪些正確？ ①若依序押下啟動按鈕PB1 與PB2 時，則MC1 動作，MC2 不動作 ②若依序押下啟動按鈕PB1 與PB2 時，則MC1 與MC2 均動作 ③若依序押下啟動按鈕PB2 與PB1 時，則MC1 不動作，MC2 動作 ④此迴路屬於互鎖電路。 101. (23) 如下圖所示之繼電器電路，當PB3 未押下且MC1 OFF 與MC2 ON時，下列敘述哪些正確？ ①若押下啟動按鈕PB1 時，則MC1 與MC2均動作 ②若押下啟動按鈕PB2 時，則MC1 不動作，MC2 動作 ③若押下按鈕PB3 時，則MC1 與MC2 均不動作 ④此迴路屬於互斥電路。 102. (123) 有關PLC 指令，下列敘述哪些正確？

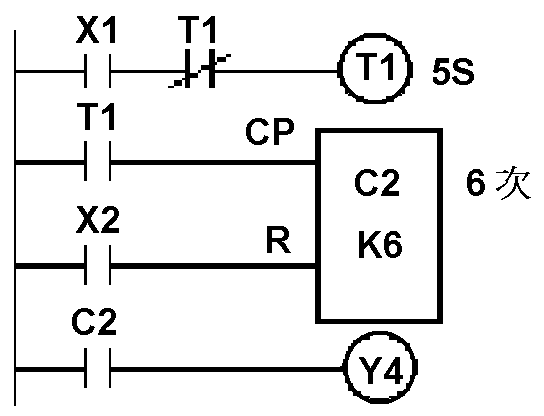

機電整合 · 乙級 · 控制器的使用 · Q100

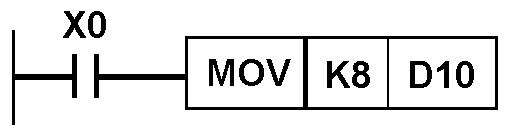

MOV 為傳送指令

SFT 為移位指令

CMP 為比較指令

SUB 為旋轉指令

難易度分析

3 / 5

本題採複選形式，要求考生必須精確辨識多個PLC基本指令的功能對應關係，且包含將算術運算與位移操作區分的辨析過程，因此提高了答題難度。

正確答案 (複選)：①, ③, ④

① MOV 為傳送指令:MOV 指令是 PLC 中最基本的資料傳送指令，用於將來源裝置的資料複製到目標裝置，不改變原始資料內容，廣泛應用於資料搬移與暫存器操作。
③ CMP 為比較指令:CMP 指令為比較指令，用於比較兩個數值的大小關係（大於、等於、小於），並將比較結果輸出至對應的輔助繼電器，是順序控制與條件判斷的核心指令。
④ SUB 為旋轉指令:SUB 指令在 PLC 運算指令群中屬於算術運算指令，用於執行二進位減法運算，常與 ADD 加法指令搭配用於計數、偏差計算等機電整合控制場景。

錯誤選項解析

② SFT 為移位指令:SFT 指令雖為移位相關功能，但在標準 PLC 指令命名中，移位操作通常以 SFTR（右移）或 SFTL（左移）表示，單純 SFT 並非完整標準指令助記符。

Learning Tip

"本題重點在於熟悉 PLC 基本指令助記符的英文縮寫與功能對應關係。常考陷阱包括：SUB 是減法指令而非旋轉指令（旋轉指令為 ROR/ROL），SFT 需搭配方向標記才為完整移位指令。建議熟記三大指令群：資料傳送（MOV）、算術運算（ADD/SUB/MUL/DIV）、比較運算（CMP），此為機電整合丙級與乙級檢定的高頻考點。"
