Q178.

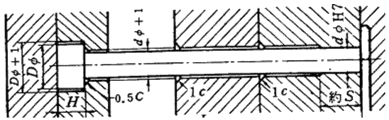

頂出銷的安裝如下圖，則對直徑3mm 的頂出銷而言，S 一般約為
模具-塑膠射出模具 · 乙級 · 模具製作及修整 · Q178
難易度分析
3 / 5
本題要求考生掌握模具設計中特定零件的尺寸比例關係，需精確記憶支撐長度與直徑之間的倍數規範，並將其應用於具體數值計算，屬於專業知識的應用型題目。
正確答案：③10mm
③ 10mm:10mm 為正確答案。依據塑膠射出模具設計規範，頂出銷的支撐長度 S 一般約為頂出銷直徑的 3~4倍。直徑3mm × 3.3 ≈ 10mm，此長度可提供適當的導向支撐與抗彎剛性，確保頂出動作平穩。
錯誤選項解析
- ① 2mm:2mm 對於直徑3mm的頂出銷而言過短，無法提供足夠的支撐長度，會導致頂出銷在頂出過程中產生撓曲變形或斷裂風險。
- ② 5mm:5mm 仍偏短，雖然比2mm稍佳，但對於直徑3mm的頂出銷而言，支撐剛性仍不足，在反覆頂出作業下容易發生疲勞失效。
- ④ 20mm:20mm 過長，會造成模具空間浪費且增加加工成本，同時過長的支撐段可能導致頂出行程不足，不符合經濟性與功能性設計原則。
Learning Tip
"此類題型常考頂出銷尺寸比例關係。關鍵考點為：頂出銷支撐長度 S 約為直徑的 3~4倍，此比例可兼顧剛性與空間利用。易混淆觀念為將 S 誤認為頂出行程或間隙值，需注意圖面中 S 標示的是支撐段長度而非其他尺寸。實務上，頂出銷直徑越小，越需注意支撐長度是否足夠以防撓曲。"
