Q24.

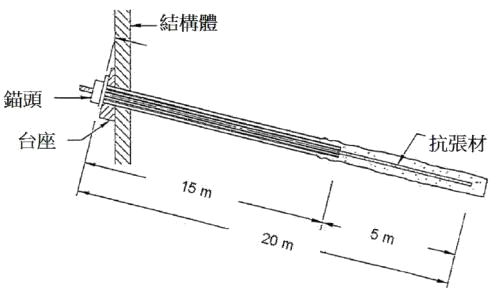

下圖中地錨錨碇段長度為
地錨 · 乙級 · 圖說識讀 · Q24
難易度分析
2 / 5
本題考查地錨構造設計的標準數值記憶，僅需對相關規範的常用長度具有基本認知即可作答，不涉及複雜的工程計算或多重邏輯推論。
正確答案：①5m
① 5m:地錨錨碇段（固定段/灌漿段）標準設計長度通常為 5m，此長度可提供足夠的握裹力與抗拔承載力，符合一般軟弱地層之錨碇設計原則。
錯誤選項解析
- ② 10m:10m 超過一般錨碇段所需長度，會造成灌漿材料浪費與施工成本增加，且對承載力提升效益有限，不符合經濟設計原則。
- ③ 15m:15m 遠超出標準錨碇段設計範圍，錨碇段過長並不會線性增加抗拔力，反而可能因應力集中問題影響錨碇系統之穩定性。
- ④ 20m:20m 屬於嚴重過度設計，一般地錨錨碇段長度依 CNS 規範及實務經驗多落在 4~6m 範圍，20m 完全偏離合理設計值。
Learning Tip
"此類圖說識讀題常考地錨各段長度辨識，需清楚區分自由段（不受力段）與錨碇段（灌漿固定段）之差異。錨碇段長度取決於地層條件與設計拉力，一般軟弱地層約 5m，若遇特殊地質需依現場拉拔試驗調整。切記勿將自由段長度與錨碇段長度混淆。"
學員答題分佈
①5m0%
②10m0%
③15m0%
④20m0%
