Q48.

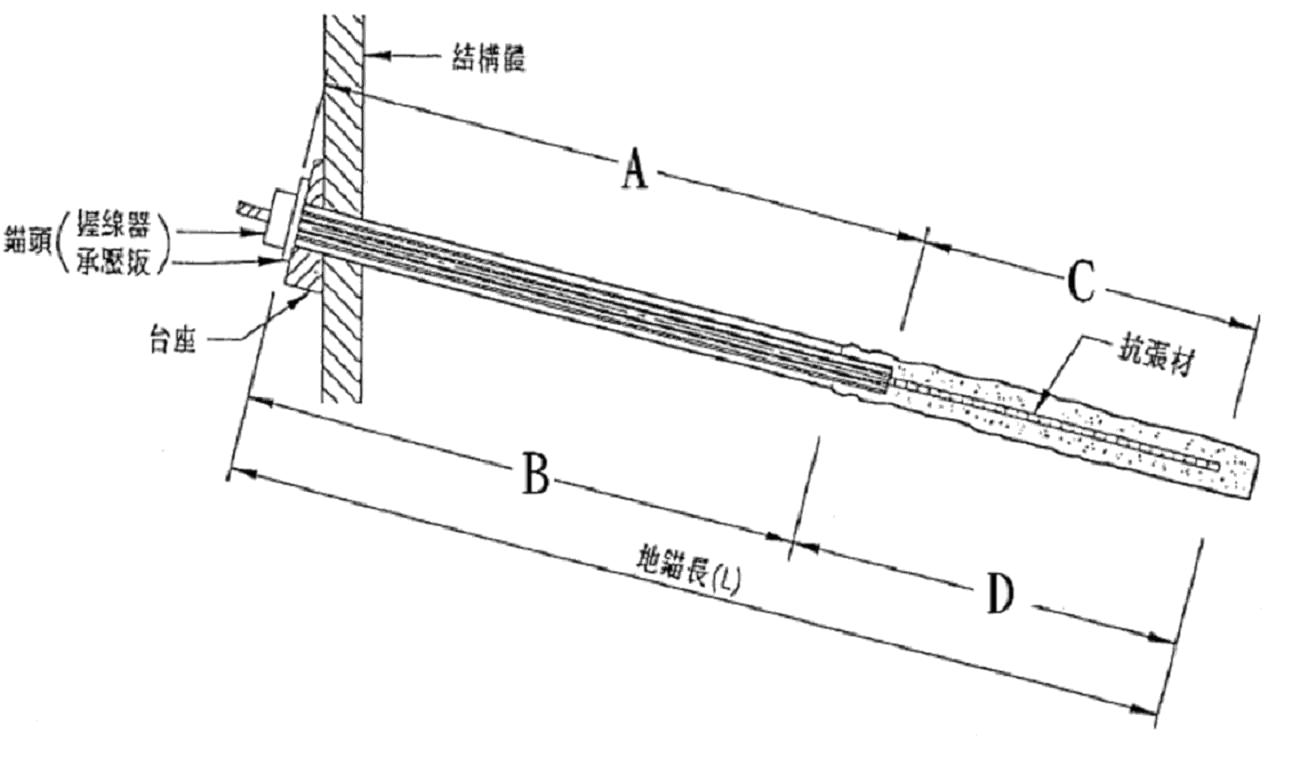

下圖地錨構造圖中，何者為抗張材錨碇段長？
地錨 · 乙級 · 圖說識讀 · Q48
難易度分析
2 / 5
本題考查對地錨構造圖的識讀能力，需能正確區分地錨各個組成區段的功能與定義，屬於基礎的專業術語與圖解對應題型。
正確答案：③C
③ C:C 為抗張材錨碇段長，此段抗張材與灌漿體緊密結合，透過握裹力將拉力傳遞至周圍地盤，是提供地錨抗拔力的核心區段。
錯誤選項解析
- ① A:A 通常代表錨頭段或外露段，為地錨施拉作業的張力施加端，並非錨碇段長。
- ② B:B 通常代表自由段長，此段抗張材與灌漿材之間設有隔離層，不傳遞握裹力，僅負責將張力傳遞至錨碇段。
- ④ D:D 通常代表鑽孔全長或地錨總長，涵蓋自由段與錨碇段的合計長度，而非單純的錨碇段長。
Learning Tip
"地錨構造為圖說識讀常考題型，關鍵在於區分自由段長（不傳遞握裹力）與錨碇段長（提供抗拔力）的功能差異。實務上錨碇段長度需依地質條件與設計拉力計算，且應位於穩定地層內，避免設置於潛在滑動面內。"
