Q38.

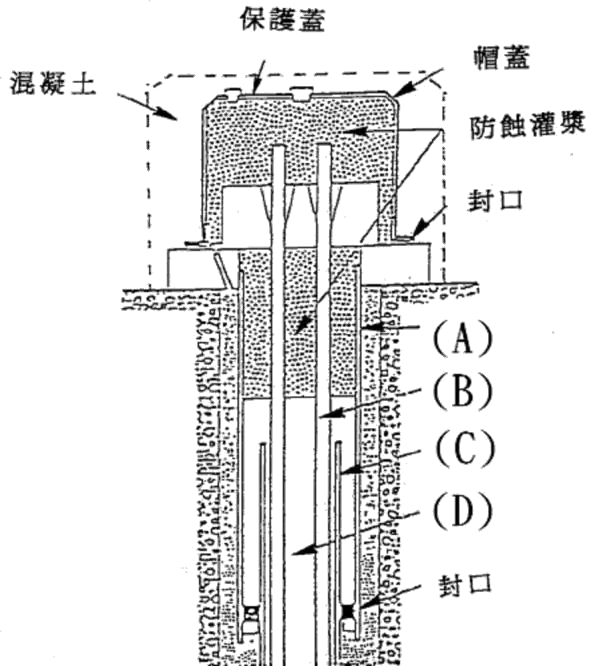

下圖何者為鋼絞線位置？
地錨 · 乙級 · 圖說識讀 · Q38
難易度分析
2 / 5
本題考查對地錨系統圖說構件的識別能力。受測者需能精確區分鋼絞線、套管、錨頭及固定段等不同部位的相對位置與功能特徵，屬於基礎的圖形識讀與定義辨析。
正確答案：②B
② B:B 正確標示鋼絞線（Strand）之位置。鋼絞線為地錨系統之主要拉力構件，通常由多根高強度鋼線絞合而成，貫穿自由段並錨固於灌漿固定段內，承擔傳遞拉力至岩體或土壤之功能。
錯誤選項解析
- ① A:A 通常標示於地錨系統之自由段鋼管或保護套管位置，並非鋼絞線實際配置處。鋼絞線應穿過自由段並錨定於固定段，此選項混淆了套管與鋼絞線之區別。
- ③ C:C 通常標示於錨頭或承壓板位置，為地錨系統之外露端構件，用於鎖定與傳遞預力至結構物。此選項將錨頭與鋼絞線混淆，兩者功能與位置不同。
- ④ D:D 通常標示於灌漿固定段或岩體錨定區，為鋼絞線與周圍灌漿材料結合並傳遞拉力至地層之區域。此選項將固定段與鋼絞線本身混淆，固定段為灌漿體而非鋼絞線。
Learning Tip
"地錨系統圖說識讀之核心考點在於區分鋼絞線、自由段套管、錨頭與灌漿固定段四大構件。鋼絞線為實際承受拉力之高強度鋼材，貫穿自由段並錨定於灌漿段內。常見陷阱為將保護套管或錨頭誤認為鋼絞線，實務上應依據CNS 13961 地錨施工規範及各構件之相對位置關係進行正確判讀。"
