Q47.

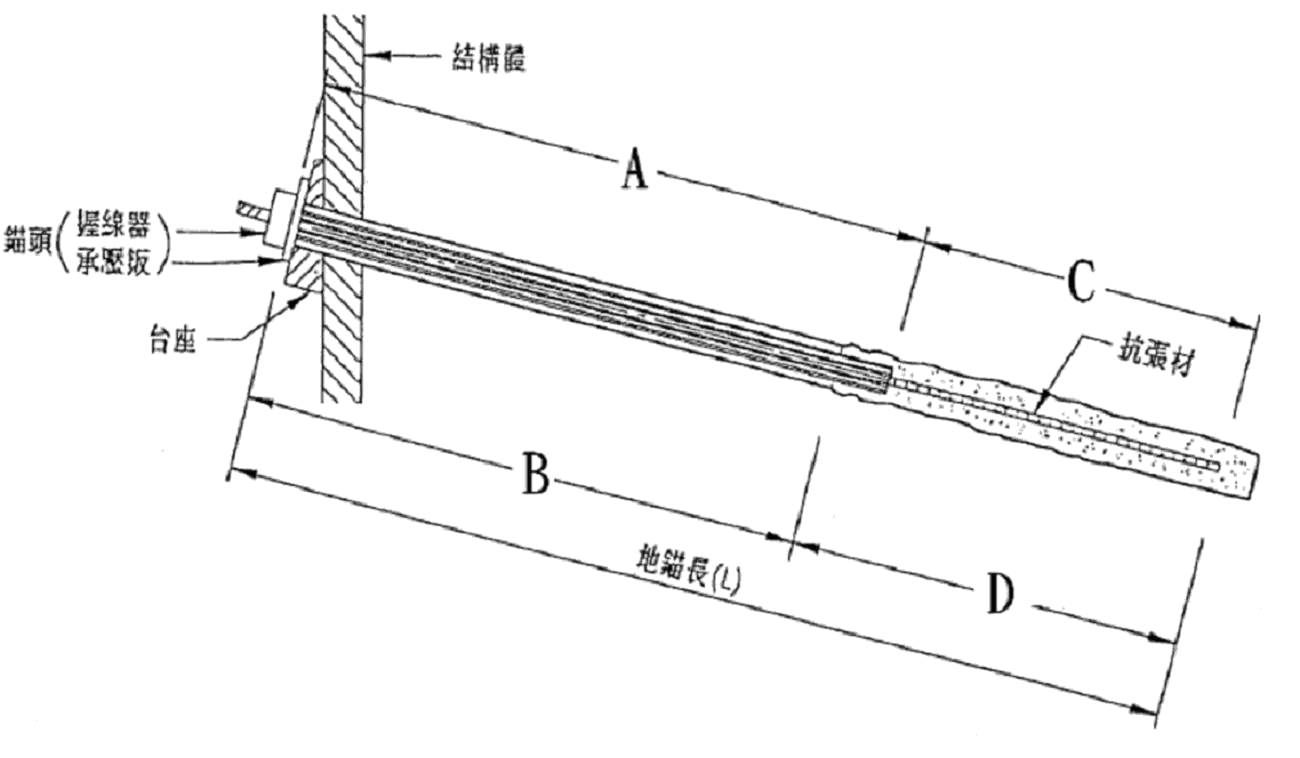

下圖地錨構造圖中，何者為抗張材自由段長？
地錨 · 乙級 · 圖說識讀 · Q47
難易度分析
2 / 5
本題考查地錨構造的基本定義，要求能正確分辨構造圖中不同區段的名稱。由於選項之間對應的是基礎的技術名詞，不涉及複雜的計算或深層推論，屬於對基本概念的直接辨識。
正確答案：①A
① A:A 為抗張材自由段長，此段位於錨頭與固定段之間，抗張材（如鋼絞線）在此段未與灌漿材黏結，可自由伸長以傳遞預力，符合地錨設計中自由段需具備彈性變形能力之技術要求。
錯誤選項解析
- ② B:B 並非自由段，通常代表錨頭或承載板等構件，其功能為將預力傳遞至抗張材，而非自由伸長之區段。正確的自由段應為未灌漿黏結之抗張材長度。
- ③ C:C 通常代表固定段（錨定段）長度，此段抗張材與灌漿材緊密黏結，負責將拉力傳遞至周圍地盤，與自由段「不黏結、可自由伸長」之特性相反。
- ④ D:D 通常代表鑽孔總長或外保護套管等範圍，並非抗張材自由段之定義。自由段專指抗張材未與灌漿材黏結、可產生彈性變形之特定區段。
Learning Tip
"地錨構造中，自由段長與固定段長為最常混淆之考點。自由段需保持不黏結狀態以確保預力能有效傳遞，固定段則需充分灌漿以提供握裹力。實務上自由段長度需依設計拉力與地盤變形量計算，且須符合CNS 相關規範之最小長度要求。"
