Q21.

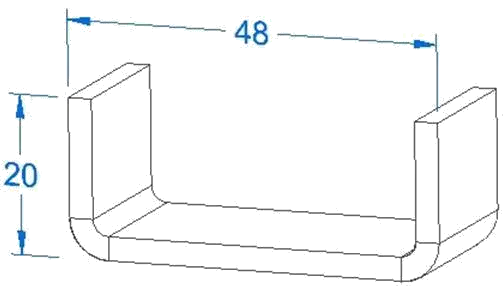

如圖所示的尺寸標註方式為
金屬成形 · 乙級 · 識圖與製圖 · Q21
難易度分析
2 / 5
本題考查製圖中尺寸標註基準的基礎定義辨識，僅需區分外廓、內部特徵與中心線之差異即可得出結論，不涉及複雜的計算或多重概念組合。
正確答案：①外尺寸
① 外尺寸:外尺寸標註是從工件最外側輪廓線作為尺寸基準進行標註的方式，為鈑金展開與金屬成形圖面中最常用的標註法，可直接反映成品的最大外形範圍。
錯誤選項解析
- ② 內尺寸:內尺寸標註是以工件內部孔洞或凹槽的邊緣為基準，與圖示由外側引出的尺寸界線不符；內尺寸通常用於標註孔径或槽寬等內部特徵。
- ③ 中心線尺寸:中心線尺寸是以對稱中心線為基準進行標註，常見於對稱工件或孔位間距的標註；圖示並非以中心線為起點，故不正確。
- ④ 中立軸尺寸:中立軸尺寸涉及鈑金彎曲時既不伸長也不壓縮的理論軸線位置，屬於彎曲展開計算的專用概念，並非圖面尺寸標註的正式分類方式。
Learning Tip
"識圖與製圖中，尺寸標註基準的選擇直接影響加工精度。外尺寸用於控制成品外形，內尺寸用於控制內部特徵，中心線尺寸用於對稱定位。實務上需注意：鈑金件的彎曲係數會影響展開尺寸，但圖面標註仍以成品尺寸為準，展開計算由加工人員自行換算。"
