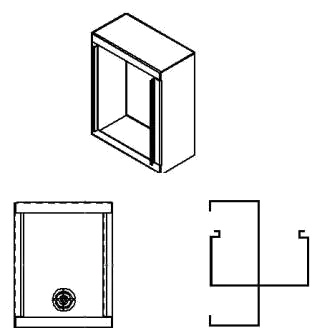

下圖為展開圖及折彎示意圖，其立體圖為下列何者？

② :此立體圖正確對應展開圖的折線位置與側視剖面圖的折彎形狀，頂部與底部的折邊方向及角度均與原圖一致，為正確的立體展開結果。

錯誤選項解析

• ① :此立體圖的折彎角度與展開圖的折線位置不符，各折面的相對角度與側視剖面圖所示之折彎方向不一致，導致整體形狀錯誤。
• ③ :此立體圖底部的折邊結構與剖面圖不符，缺少底部應有的向內折邊特徵，導致形狀與原設計不一致。
• ④ :此立體圖頂部的折邊結構與剖面圖不符，缺少頂部應有的向內折邊特徵，導致形狀與原設計不一致。
