Q79.

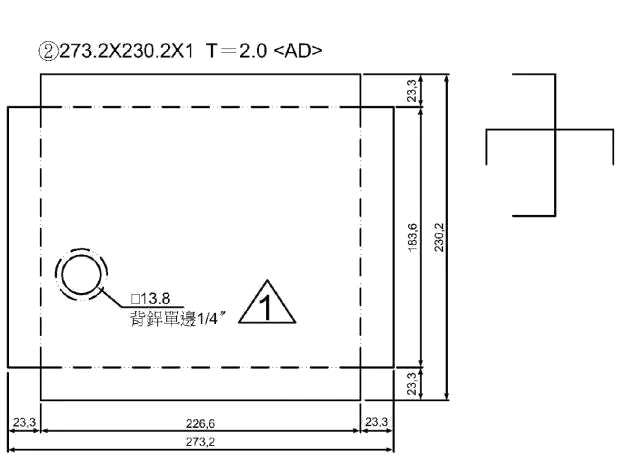

如下圖所示，顯示圖形有
金屬成形 · 乙級 · 識圖與製圖 · Q79
難易度分析
3 / 5
本題屬於複選題，要求考生能精確區分鈑金製圖中不同類型的圖面表達方式，必須同時判別多個選項的正確與否，增加了分析難度。
正確答案 (複選)：②, ③
- ② 折彎示意圖:圖面右側的十字形剖面清楚顯示板材的折彎方向與折邊形狀，屬於典型的折彎示意圖，用於說明鈑金折彎加工後的截面形態。
- ③ 展開圖:圖面左側為板材折彎前的平面展開形狀，標示了完整的外形尺寸（273.2×230.2）、折彎線位置（23.3）及板厚 T=2.0，符合展開圖的定義，用於下料與沖剪作業。
錯誤選項解析
- ① 三視圖:三視圖應包含主視圖、俯視圖、側視圖三個正交投影視圖，此圖僅有單一展開平面與折彎剖面，不符合三視圖的定義。
- ④ 立體圖:立體圖應以等角投影或透視法呈現三維立體外觀，此圖為二維平面展開加剖面示意，並非立體圖表達方式。
Learning Tip
"在鈑金識圖中，展開圖與折彎示意圖常合併繪製於同一圖面：展開圖提供下料尺寸與折彎線位置，折彎示意圖則說明成型後的截面形狀。常考陷阱為混淆三視圖（正交投影）與展開圖（平面攤平），需注意展開圖是將立體折彎件攤平後的二維圖形，而非投影視圖。"
學員答題分佈
①三視圖0%
②折彎示意圖0%
③展開圖0%
④立體圖0%
