Q88.

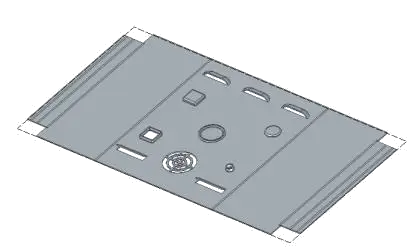

下圖板金展開模型中，具有哪些板金成形特徵？
金屬成形 · 乙級 · 識圖與製圖 · Q88
難易度分析
3 / 5
本題採複選形式，要求考生能精確區分多項板金成形特徵。由於必須完整辨識並判斷所有選項的正確與否才能得分，且涉及多個相似工藝特徵的對比分析，因此增加了解題的複雜度。
正確答案 (複選)：②, ③, ④
- ② 凸緣:凸緣（Flange）是板金成形中最基本的特徵之一，指將平板邊緣沿彎折線向上或向下折彎形成的直立邊，用於增強結構剛性、提供連接面或防止銳邊割傷。本題展開圖中可見邊緣折彎的凸緣結構。
- ③ 浮凸:浮凸（Embossing）是一種局部成形技術，透過模具在板金表面壓出凸起或凹陷的圖案或加強筋，可在不改變外觀輪廓的前提下提升局部強度或作為定位標記。本題模型中包含此類局部凸起特徵。
- ④ 裂口:裂口（Relief Cut / Slit）是在板金彎折處預先切割的縫隙，目的在於釋放彎折時的材料干涉應力，避免板材在折彎角處產生皺褶或破裂，是展開圖中常見的工藝特徵。本題展開模型中可見此類預切縫隙。
錯誤選項解析
- ① 段差:段差是指板金件在展開圖中呈現兩平行面之間存在高度差的結構特徵，通常用於增加剛性或配合組裝間隙。本題展開模型中並未出現此類階梯狀的幾何變化，故不屬於段差特徵。
Learning Tip
"本題核心考點在於辨識板金展開圖中的成形特徵。常見陷阱在於混淆段差與凸緣：段差是兩個平面間的高度落差，而凸緣是邊緣的折彎結構。實務上，裂口常被忽略，但它是解決彎折干涉的關鍵工藝；浮凸則與壓肋（Bead）功能相似但成形方式不同，需注意區分。"
學員答題分佈
①段差0%
②凸緣0%
③浮凸0%
④裂口0%
