Q89.

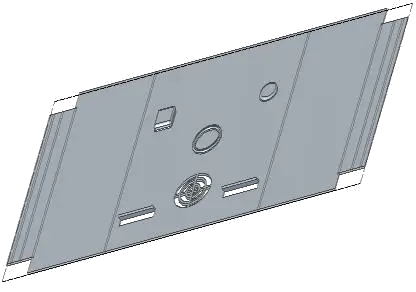

下圖板金展開模型中，具有哪些特徵？
金屬成形 · 乙級 · 識圖與製圖 · Q89
難易度分析
4 / 5
本題採複選形式，要求考生在缺乏實物的情況下，透過展開圖辨識多種不同的板金成形特徵。由於需同時判斷多個選項的對錯，且包含易混淆的結構特徵，增加了判讀的複雜度與認知要求。
正確答案 (複選)：①, ③, ④
- ① 補強肋:補強肋（Stiffening Rib）是板金成形中用於增加結構剛性與抗彎強度的特徵，常見於薄板工件以防止變形。
- ③ 浮凸:浮凸（Embossing）是在板金表面壓出凸起紋路或形狀的成形工藝，用於增加局部強度或作為裝飾特徵，圖中可見此類凸起結構。
- ④ 風管出風口:風管出風口是 HVAC 系統中常見的板金元件，圖中展開模型包含用於通風或排氣的開口結構，符合風管出風口的特徵。
錯誤選項解析
- ② 凸緣:凸緣（Flange）通常指工件邊緣向外折彎的結構，用於連接或加強邊界；此圖中並未顯示邊緣折彎特徵，故不屬於凸緣。
Learning Tip
"本題考板金展開圖辨識，需熟悉補強肋、浮凸成形與風管元件的幾何特徵差異。常考陷阱在於混淆凸緣（邊緣折彎）與浮凸（表面壓凸）；實務上應依據CNS 板金製圖標準判讀展開圖中的成形符號與結構特徵。"
學員答題分佈
①補強肋0%
②凸緣0%
③浮凸0%
④風管出風口0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
