Q4.

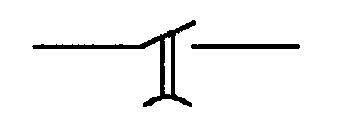

如下圖所示，IEC 國際標準符號為
工業配線 · 丙級 · 識圖與繪圖 · Q4
難易度分析
3 / 5
本題要求辨識電氣符號中的特定修飾標記，需在掌握基本接點定義的基礎上，進一步區分不同計時功能的圖形特徵，具有一定的辨識精度要求。
正確答案：②能延時復歸的常開接點
② 能延時復歸的常開接點:能延時復歸的常開接點（off-delay timer contact）在 IEC 符號中以特定方向的半圓弧標示於接點桿上，代表線圈失電後接點會延遲一段時間才恢復原始狀態，符合圖示符號。
錯誤選項解析
- ① 有機械連鎖之常開接點:機械連鎖接點的 IEC 符號會以虛線或特殊連桿標示兩個接點間的機械聯動關係，與圖中所示的延時復歸符號特徵不符。
- ③ 常開接點:單純的常開接點（NO contact）在 IEC 符號中僅以斷開的兩條平行線表示，不含任何延時弧線標記，此選項忽略了圖中的延時特徵符號。
- ④ 常閉接點:常閉接點（NC contact）的 IEC 符號應呈現為閉合狀態的接點圖形，與圖中所示的斷開型接點結構完全不同。
Learning Tip
"此類題型常考陷阱在於混淆延時動作（on-delay）與延時復歸（off-delay）的 IEC 符號差異：半圓弧的開口方向是關鍵判別依據。實務上，off-delay 計時器常用於馬達停止後的散熱延遲或順序控制迴路，需熟記 CNS 13158 與 IEC 60617 標準中各類計時器接點的圖形符號。"
