Q6.

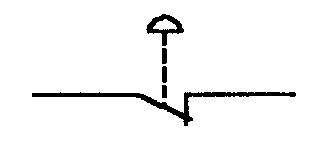

如下圖所示，IEC 國際標準符號為
工業配線 · 丙級 · 識圖與繪圖 · Q6
難易度分析
2 / 5
考查對國際標準電氣符號的辨識能力，要求能精確區分不同功能接點的圖形特徵。
正確答案：④緊急停止用之常閉接點
④ 緊急停止用之常閉接點:此符號為 IEC 60617 標準中緊急停止用常閉接點，圖形以蘑菇頭按鍵結合常閉接點表示，符合 CNS 電氣圖形標準及機械安全設計規範。
錯誤選項解析
- ① 有機械連鎖之常閉接點:機械連鎖接點的符號會以虛線或連桿標示兩個接點的聯動關係，與圖中緊急停止按鈕的蘑菇頭圖形符號不同。
- ② 能延時動作的常閉接點:延時接點（時間電驛）的符號特徵為接點旁繪有半圓弧形標記，代表通電延遲或斷電延遲功能，非本圖所示符號。
- ③ 緊急停止用之常開接點:緊急停止迴路基於失效安全（Fail-Safe）設計原則，必須採用常閉接點（NC）而非常開接點（NO），以確保斷線時設備能立即停止。
Learning Tip
"緊急停止迴路一律採用常閉接點（NC）串接，核心考點在於理解失效安全設計：當配線斷裂或接點故障時，設備能自動進入停止狀態。常混淆的符號包含機械連鎖接點（以虛線連接）與延時接點（半圓弧形標記），需熟記 IEC 圖形差異。"
學員答題分佈
①有機械連鎖之常閉接點0%
②能延時動作的常閉接點0%
③緊急停止用之常開接點0%
④緊急停止用之常閉接點0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
