Q7.

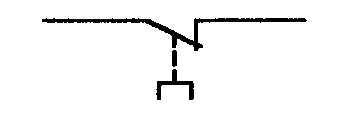

如下圖所示，IEC 國際標準符號為
工業配線 · 丙級 · 識圖與繪圖 · Q7
難易度分析
2 / 5
本題考查對 IEC 標準電氣符號的記憶能力，要求考生能精確區分相同接點類型在不同操作機構下的符號細微差異。
正確答案：①拉動以啟閉之常閉接點
① 拉動以啟閉之常閉接點:此符號為 拉動操作之常閉接點（NC contact, pull-operated），在 IEC 60617 標準中，以特定箭頭或操作符號表示透過 拉動機械力 來啟閉的常閉接點，常見於 限位開關 或 拉繩開關 等控制迴路。
錯誤選項解析
- ② 轉動以啟閉之常閉接點:轉動操作 之接點符號與拉動操作不同，轉動型通常以 旋轉箭頭 或 凸輪符號 標示，用於凸輪開關或旋轉式選擇開關，與本圖所示之拉動機構不符。
- ③ 能延時動作之常閉接點:延時動作接點（Time-delay contact） 的 IEC 符號會在接點旁附加 半圓形延時標記，分為通電延時（ON-delay）與斷電延時（OFF-delay）兩種，與本圖之瞬時拉動接點符號不同。
- ④ 緊急停止用之常閉接點:緊急停止接點 的 IEC 符號通常以 蘑菇頭按鈕 或特定急停標誌表示，且急停迴路必須符合 安全等級（如 ISO 13850） 之強制斷開接點要求，與本圖符號無關。
Learning Tip
"在 工業配線丙級/乙級檢定 中，IEC 60617 電氣圖形符號 是識圖科目的常考重點。考生容易混淆 操作方式符號（拉動、轉動、按壓、延時）的細微差異。實務上，常閉接點（NC） 與 常開接點（NO） 的符號區別，以及各類 操作機構標記 必須熟記，尤其在設計 安全控制迴路 時，正確辨識接點類型直接影響配線正確率與設備安全。"
學員答題分佈
①拉動以啟閉之常閉接點0%
②轉動以啟閉之常閉接點0%
③能延時動作之常閉接點0%
④緊急停止用之常閉接點0%
