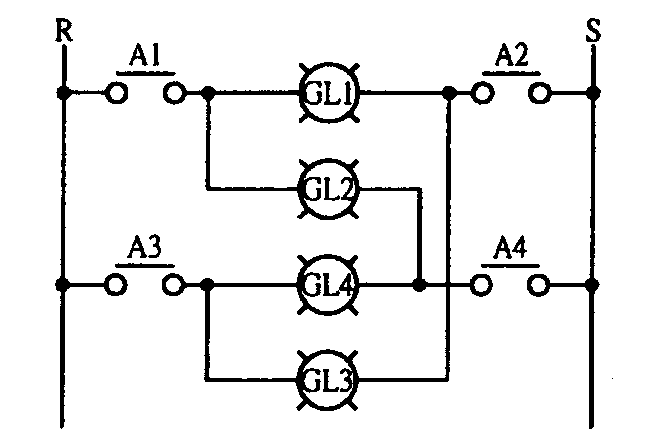

如下圖所示，當A1、A4 之接點閉合時

工業配線 · 丙級 · 檢查及故障排除 · Q8

GL1、GL2、GL3、GL4 亮度相同

GL1 較亮，GL2、GL3、GL4 不亮

GL2 較亮，GL1、GL 3、GL4 微亮

GL1、GL4 亮，GL2、GL3 微亮

3 / 5

需分析混合電路在特定開關狀態下的電流路徑，並運用電壓分壓原理來判斷多個元件的亮度差異，具有一定的邏輯推論過程。

③ GL2 較亮，GL1、GL 3、GL4 微亮:當 A1、A4 接點閉合，電流主要流經 GL2 所在的主迴路，使其獲得較高電壓而較亮；而 GL1、GL3、GL4 位於串聯分壓支路，僅分得部分電壓，因此呈現微亮狀態。此為典型的串並聯電路電壓分配原理。

① GL1、GL2、GL3、GL4 亮度相同:當 A1、A4 接點閉合時，電流路徑並非均勻分配至四盞燈，因此 GL1~GL4 亮度不會相同。此電路為串並聯混合配置，各燈泡承受電壓不同。
② GL1 較亮，GL2、GL3、GL4 不亮:GL1 較亮且其餘不亮的情況僅發生在 GL2~GL4 所在支路為開路狀態時。但此電路中 A1、A4 閉合會形成完整迴路，GL2~GL4 仍會有電流通過，不會完全不亮。
④ GL1、GL4 亮，GL2、GL3 微亮:GL1、GL4 亮而 GL2、GL3 微亮的描述與實際電流路徑不符。在此接點配置下，GL2 才是主要負載，應為最亮者，而非 GL1 或 GL4。

"此類工業配線檢定常考串並聯混合電路的電壓與電流分配。關鍵在於辨識接點閉合後形成的電流路徑：串聯元件分壓、並聯元件分流。實務上需注意負載配置與接點邏輯的對應關係，避免混淆開路與串聯分壓導致燈泡微亮的差異。"

①GL1、GL2、GL3、GL4 亮度相同0%

②GL1 較亮，GL2、GL3、GL4 不亮0%

③GL2 較亮，GL1、GL 3、GL4 微亮0%

④GL1、GL4 亮，GL2、GL3 微亮0%
