Q22.

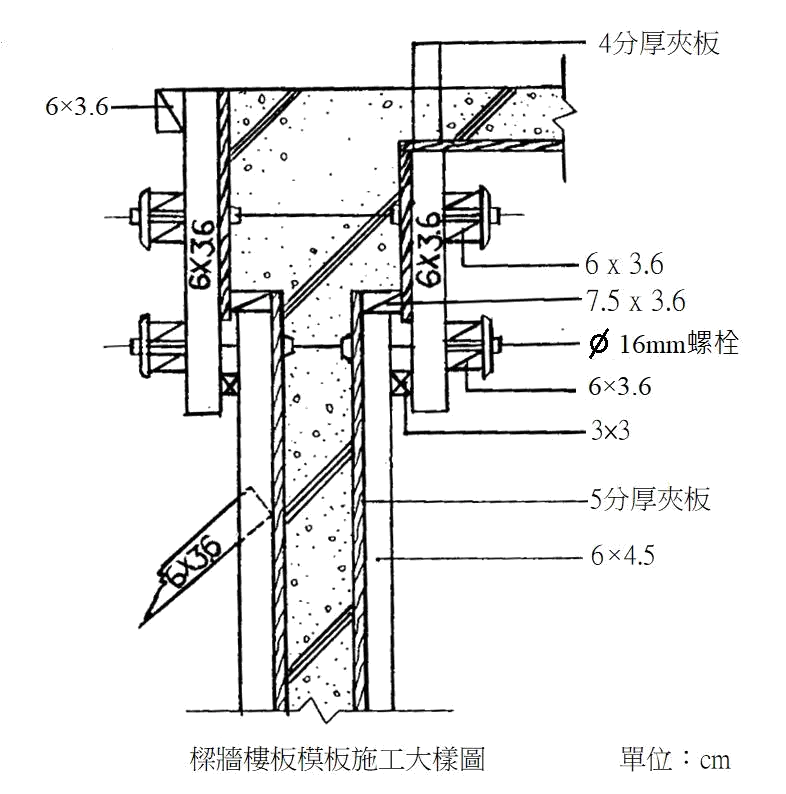

下圖為模板施工圖，其樑底模用材之斷面為
模板 · 丙級 · 識圖 · Q22
難易度分析
3 / 5
此題需結合施工圖示進行視覺判讀，並要求考生精確掌握模板工程中樑底模的標準用材規格。考生必須具備識別常用木材斷面尺寸的能力，並能區分不同尺寸規格在結構承載力上的差異，具有一定的專業知識應用深度。
正確答案：②7.5cm×3.6cm
② 7.5cm×3.6cm:7.5cm×3.6cm 為模板工程中樑底模常用之木材斷面規格，此尺寸具備足夠的斷面係數與慣性矩，可滿足施工時之承載力與容許撓度要求，符合 CNS 模板施工規範。
錯誤選項解析
- ① 6cm×4.5cm:6cm×4.5cm 斷面尺寸不符合模板施工規範中樑底模的標準用材規格，此尺寸之抗彎強度與撓度無法承受混凝土澆置時之載重。
- ③ 3.6cm×6cm:3.6cm×6cm 雖斷面積相同但方向配置錯誤，將高度較小之方向置於受力方向會導致抗彎能力不足，易產生過大撓度而影響結構體尺寸精度。
- ④ 3cm×3cm:3cm×3cm 斷面尺寸過小，其斷面係數與慣性矩遠低於樑底模所需之最低承載標準，無法承受混凝土自重及施工活載重，有模板支撐失效之安全風險。
Learning Tip
"此類識圖題常考模板用材斷面規格之辨識。關鍵在於理解木材斷面配置對抗彎強度的影響：高度越大則慣性矩越大，承載力越佳。實務上樑底模常用 7.5cm×3.6cm 規格，需注意圖面標註之尺寸方向與受力方向之對應關係，避免混淆。"
學員答題分佈
①6cm×4.5cm0%
②7.5cm×3.6cm0%
③3.6cm×6cm0%
④3cm×3cm0%
