Q24.

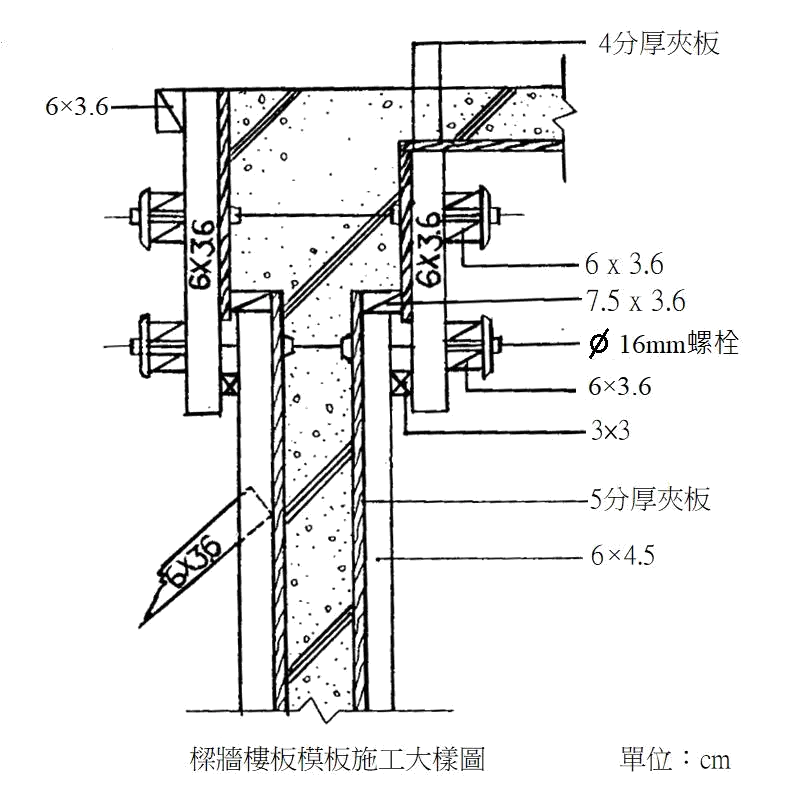

下圖中樑之橫束材之斷面尺寸是
模板 · 丙級 · 識圖 · Q24
難易度分析
3 / 5
此題屬於需要結合圖面識別與特定工程規格記憶的題目。考生必須精確掌握模板支撐構架中橫束材的標準斷面數值，若僅憑經驗判斷而無法記住精確的技術規範，容易在相似的尺寸選項中產生混淆。
正確答案：①6cm×3.6cm
① 6cm×3.6cm:根據模板支撐構架之標準設計，橫束材（tie member）常用斷面尺寸為 6cm×3.6cm，此尺寸可提供足夠的側向束制力以維持樑模板之幾何穩定性，符合模板施工規範。
錯誤選項解析
- ② 6cm×4.5cm:6cm×4.5cm 之斷面高度過大，並非標準橫束材規格。橫束材主要功能為抵抗混凝土澆置時之側壓力，過大斷面會造成材料浪費且增加支撐架自重。
- ③ 7.5cm×3.6cm:7.5cm×3.6cm 之寬度超出標準橫束材尺寸。在模板工程中，橫束材斷面通常採用6cm 寬度為基準，7.5cm 多用於主構材而非橫束材。
- ④ 3cm×3cm:3cm×3cm 斷面過小，無法提供足夠的抗彎剛性與側向束制能力，在混凝土澆置過程中可能導致模板變形或爆模，不符合安全規範。
Learning Tip
"在模板識圖題型中，橫束材（也稱對拉桿或側撐材）的斷面尺寸為常考重點。需特別注意6cm×3.6cm 為標準規格，易與直徑尺寸或主構材尺寸混淆。實務上，橫束材間距與斷面尺寸需依混凝土側壓力計算決定，不可任意變更。"
