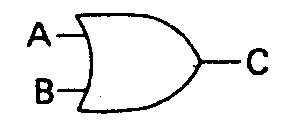

圖為電子電路中的

汽車修護 · 丙級 · 汽車電系修護 · Q151

OR 閘

AND 閘

INV 閘

反AND 閘

2 / 5

本題測驗基礎的邏輯閘符號辨識能力，屬於單一概念的記憶型題目，無需複雜推論即可得出結論。

① OR 閘:OR 閘（或閘）的邏輯功能為只要任一輸入為高電位，輸出即為高電位。在汽車電子控制單元（ECU）中常用於多條件觸發電路，符合圖示電路符號與真值表特性。

② AND 閘:AND 閘（及閘）需所有輸入同時為高電位才會輸出高電位，與圖示電符號不符。AND 閘常用於安全互鎖電路，其圖形符號為直線輸入側加圓弧輸出側。
③ INV 閘:INV 閘（反相器/NOT 閘）僅有單一輸入端，功能為將訊號反相，與圖示多輸入端結構不同。反相器符號為三角形加小圓圈於輸出端。
④ 反AND 閘:反 AND 閘（NAND 閘）為 AND 閘加反相器，輸出與 AND 閘相反，其符號在 AND 閘輸出端加小圓圈。圖示電路無反相圓圈標記，故非 NAND 閘。

"邏輯閘符號辨識為汽車電系檢定常考題型，需熟記 OR 閘（彎月形輸入側）、AND 閘（直線輸入側）、NOT 閘（三角形加圓圈）的標準符號差異。實務上 ECU 內部大量使用邏輯閘進行訊號處理，混淆點在於 OR 與 AND 閘外觀相似，關鍵區別在於輸入側線條為彎曲或平直。"

①OR 閘0%

②AND 閘0%

③INV 閘0%

④反AND 閘0%
