Q152.

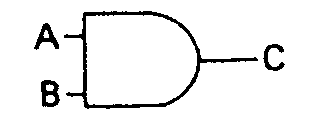

圖為電子電路中的
汽車修護 · 丙級 · 汽車電系修護 · Q152
難易度分析
2 / 5
本題僅需對電子電路基礎邏輯閘的標準符號進行單純的視覺辨識，屬於基礎定義的記憶型題目，無複雜陷阱或複合概念。
正確答案：②AND 閘
② AND 閘:AND 閘（及閘）的邏輯功能為「所有輸入皆為高電位時輸出才為高電位」，其電路符號特徵為輸入端為垂直直線、輸出端呈半圓弧形，符合圖中所示的邏輯閘符號。
錯誤選項解析
- ① OR 閘:OR 閘的邏輯功能為「任一輸入為高電位時輸出即為高電位」，其電路符號特徵為輸入端呈弧形匯聚，與圖中所示的直線型輸入端結構不符。
- ③ INV 閘:INV 閘（反相閘／NOT 閘）為單輸入單輸出的邏輯閘，其符號特徵為三角形頂端帶有一個小圓圈（反相符號），與圖中具雙輸入端的結構完全不同。
- ④ 反OR 閘:反 OR 閘（NOR 閘）為 OR 閘加上反相功能，其符號特徵為 OR 閘的弧形輸入端外加輸出端小圓圈，圖中並無反相圓圈且輸入端為直線型，故非 NOR 閘。
Learning Tip
"本題考點為基本邏輯閘符號辨識。常見陷阱在於混淆 AND 閘（直線輸入＋半圓輸出） 與 OR 閘（弧形輸入＋尖弧輸出） 的符號差異；另外需注意輸出端帶有小圓圈代表反相功能（如 NAND、NOR）。在汽車電子控制系統中，邏輯閘廣泛應用於 ECU 訊號處理與感測器邏輯判斷電路，實務檢修時需熟悉各閘符號以判讀電路圖。"
學員答題分佈
①OR 閘0%
②AND 閘0%
③INV 閘0%
④反OR 閘0%
