Q26.

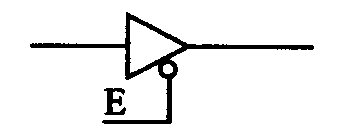

下圖所示之E 訊號為
工業電子 · 丙級 · 電子電機識圖 · Q26
難易度分析
3 / 5
考查數位電路圖形符號的識別能力，必須透過特定的邏輯符號標示來判斷控制訊號的有效狀態。題目融合了容易混淆的電位觀念與控制邏輯，需要考生精確區分電路圖中的符號含義與實際電路行為，具備一定的識圖判斷門檻。
正確答案：①低電位致能
① 低電位致能:Enable (E) 訊號在數位電路中若標示為低電位有效（Active Low），表示當該訊號為邏輯低電位（0）時，電路才會被致能啟動，此為數位IC設計的常見規範。
錯誤選項解析
- ② 反向輸出:反向輸出是指輸出訊號與輸入邏輯相反（如反相器），與 Enable 訊號的致能控制功能無關，兩者屬於不同的電路概念。
- ③ 浮接點:浮接點（Floating Contact）指未連接至確定電位的接點，會導致訊號處於不穩定狀態，與低電位致能的明確控制邏輯完全不同。
- ④ 接地點:接地點（Ground）是電路的參考零電位點，用於提供電流回路；而低電位致能是一種控制訊號邏輯，兩者不可混淆。
Learning Tip
"在電子電機識圖中，Active Low 訊號通常以訊號名稱上方加橫線（如 Ē）或邏輯符號輸入端加小圓圈（Bubble）來表示。常考陷阱是將「低電位致能」與「接地」混淆——前者是主動控制邏輯，後者僅是電位參考點。實務上若將 Enable 訊號誤接為固定接地，會導致電路永久致能而失去控制功能。"
學員答題分佈
①低電位致能0%
②反向輸出0%
③浮接點0%
④接地點0%
