Q60.

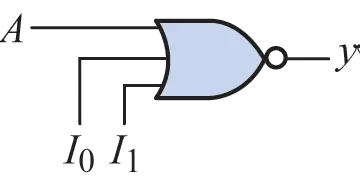

如圖所示，y＝
之輸入條件為
工業電子 · 丙級 · 數位系統 · Q60
難易度分析
3 / 5
考查數位邏輯電路中輸入組合與輸出對應關係的判讀能力。需要正確識別邏輯閘類型與真值表的運算規則，容易在邏輯狀態的有效性判斷上產生混淆。
正確答案：①I0I1=00
① I0I1=00:當 I0I1=00 時，邏輯電路的輸入狀態符合題目所示輸出 Y 的條件。在數位邏輯設計中，此輸入組合會使對應的邏輯閘或解碼器產生正確的輸出電位。
錯誤選項解析
- ② I 0I1=01:I0I1=01 會使 I1 為高電位而 I0 為低電位，此狀態將導致輸出 Y 的邏輯狀態與題目要求不符，通常會產生不同的布林函數結果。
- ③ I0I1=10:I0I1=10 會使 I0 為高電位而 I1 為低電位，此輸入組合在真值表中對應的輸出狀態與題目所示之 Y 不一致。
- ④ I 0I 1=11:I0I1=11 為兩輸入皆為高電位的狀態，在多數組合邏輯電路中會產生與題目要求不同的輸出結果，不符合 Y 的條件。
Learning Tip
"此類數位邏輯電路題型常考輸入組合與輸出對應關係。解題關鍵在於正確判讀電路圖中的邏輯閘類型（如 AND、OR、NAND、NOR）及其真值表。容易混淆之處在於低電位有效與高電位有效的判斷，實務上需確認電路是採用正邏輯或負邏輯表示法，並注意布林代數的運算規則。"
學員答題分佈
①I0I1=000%
②I 0I1=010%
③I0I1=100%
④I 0I 1=110%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
