Q28.

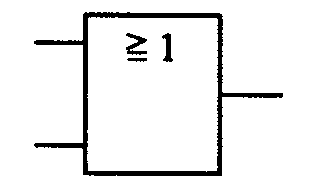

下圖符號為何種邏輯？
工業電子 · 丙級 · 電子電機識圖 · Q28
難易度分析
2 / 5
考查基礎邏輯閘圖形的辨識能力，重點在於正確對應標準電路符號的外形特徵與其對應的邏輯名稱，不涉及複雜運算或多重條件判斷。
正確答案：①OR
① OR:OR 閘（或閘）的邏輯符號特徵為輸入端呈弧形曲線，輸出端為尖角形。其布林運算為 Y = A + B，只要任一輸入為高電位（1），輸出即為高電位，符合邏輯或的定義。
錯誤選項解析
- ② AND:AND 閘（及閘）的符號特徵為輸入端呈直線、輸出端呈半圓弧形，與圖中符號不符。AND 閘的布林運算為 Y = A · B，需所有輸入皆為高電位時輸出才為高電位。
- ③ NAND:NAND 閘（反及閘）的符號為 AND 閘輸出端再加一個小圓圈（反相符號），代表先進行 AND 運算後再反相。圖中符號無反相圓圈，故非 NAND 閘。
- ④ NOR:NOR 閘（反或閘）的符號為 OR 閘輸出端再加一個小圓圈（反相符號），代表先進行 OR 運算後再反相。圖中符號無反相圓圈，故非 NOR 閘。
Learning Tip
"邏輯閘符號辨識為工業電子檢定的常考題型，重點在於區分 AND（直線輸入＋半圓輸出） 與 OR（弧形輸入＋尖角輸出） 的外形差異，以及注意輸出端是否有反相圓圈來判斷是否為 NAND 或 NOR。實務上需熟記 IEEE 標準符號（ANSI/IEEE Std 91-1984），並能與 IEC 矩形符號相互對照。"
學員答題分佈
①OR0%
②AND0%
③NAND0%
④NOR0%
