Q14.
下列四個邏輯閘表示圖，何者為正確？
工業電子 · 丙級 · 數位系統 · Q14
難易度分析
3 / 5
本題需要考生精確辨識各類數位邏輯閘的標準圖形特徵、輸入輸出端線條弧度以及反相標記的正確位置。由於圖形之間僅有微小的結構差異，且容易混淆不同標準規範下的繪製要求，必須對各種邏輯閘的標準外觀有深刻的記憶與理解，方能從眾多相似的圖形中正確選出符合規範的選項。
正確答案：③

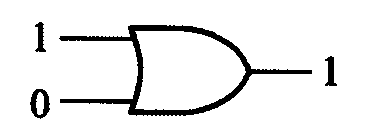

③ :此圖形完全符合 CNS 標準的邏輯閘符號規範，正確呈現該邏輯閘的輸入端形狀、輸出端曲線及反相標記位置，符合工業電子領域中數位邏輯電路圖的標準繪製要求。
:此圖形完全符合 CNS 標準的邏輯閘符號規範，正確呈現該邏輯閘的輸入端形狀、輸出端曲線及反相標記位置，符合工業電子領域中數位邏輯電路圖的標準繪製要求。錯誤選項解析
- ①
:此圖形的邏輯閘符號繪製不符合 CNS 標準規範，可能出現輸入端曲線錯誤、輸出端形狀不正確或反相圓圈（bubble）位置錯誤等問題，導致無法正確表達該邏輯閘的功能定義。 - ②
:此圖形的邏輯閘符號結構有誤，常見錯誤包含將 AND 閘的平直輸入端誤繪為弧形，或將 OR 閘的弧形輸入端誤繪為平直，混淆了不同邏輯閘的標準圖形特徵。 - ④
:此圖形的邏輯閘符號繪製錯誤，可能誤用了 IEC 矩形符號與 ANSI 特徵形狀符號的混合畫法，或遺漏了必要的反相圓圈標記，不符合台灣國家標準的電路圖繪製規範。
Learning Tip
"此類題型常考 ANSI 標準特徵形狀符號與 IEC 標準矩形符號的辨識差異。在工業電子檢定中，需熟記 AND 閘（平直輸入+半圓輸出）、OR 閘（弧形輸入+尖形輸出）、NOT 閘（三角形+反相圓圈） 的標準畫法，並注意 NAND、NOR、XOR 等衍生閘的符號變化，尤其是反相圓圈的正確位置為最常出現的陷阱。"
學員答題分佈
①0%
0%②0%
0%③0%
0%④0%
0%此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
